Fracturing-TPU-Schlauch und Fracking-Schlauch: Materialien, Druck und Feldleistung

Das Argument für TPU in Fracturing-Schlauchanwendungen

Beim hydraulischen Fracking werden Bedingungen geschaffen, die die meisten Allzweck-Schlauchmaterialien innerhalb weniger Arbeitszyklen eliminieren. Mit Stützmittel beladener Schlamm, der sich mit hoher Geschwindigkeit durch eine Schlauchbohrung bewegt, erodiert Gummiauskleidungen schnell; die Druckimpulse, die durch Triplex-Pump-Cycling-Ermüdungsverstärkungsschichten erzeugt werden, die nicht für Impulsbelastungen ausgelegt sind; und der chemische Cocktail aus Reibungsverminderern, Bioziden, Ablagerungsinhibitoren und Säurestufen zersetzt Materialien, denen eine breite chemische Beständigkeit fehlt. TPU übersteht diese Belastungskombination besser als jedes alternative Polymer im aktuellen Ölfeldeinsatz.

Der Vorteil beginnt auf molekularer Ebene. Die segmentierte Blockstruktur von thermoplastischem Polyurethan – abwechselnd harte und weiche Domänen – bietet eine Eigenschaftskombination, die kein einphasiges Elastomer erreichen kann: Abriebfestigkeit vergleichbar mit technischen Kunststoffen, elastische Erholung vergleichbar mit Gummi und chemische Beständigkeit, die sich über aliphatische Kohlenwasserstoffe, verdünnte Säuren und stark salzhaltiges Produktionswasser erstreckt. Bei kontrollierten Verschleißprüfungen TPU-Innenauskleidungen übertreffen Nitrilkautschuk unter gleichwertigen abrasiven Schlammbedingungen um den Faktor 4 bis 6. Bei einem Hochgeschwindigkeits-Komplettierungspumpen-Keramikstützmittel mit Konzentrationen über 400 kg/m³ wirkt sich dieser Unterschied direkt auf die Anzahl der Stufen aus, die eine Schlauchleitung übersteht, bevor ein Austausch der Auskleidung erforderlich ist.

TPU funktioniert auch dort, wo Gummi bei extremen Temperaturen versagt. Winterbetriebe auf Ölfeldern im Perm-Becken, in Montney oder in Sibirien setzen Oberflächenausrüstung über Nacht Tiefsttemperaturen von unter -30 °C aus. Standard-Nitril- und EPDM-Schläuche versteifen sich bei diesen Temperaturen erheblich, was das Risiko einer Knickschädigung während des Einsatzes erhöht. Richtig formulierte TPU-Compounds bewahren eine brauchbare Flexibilität bis -40 °C , was praktisch von Bedeutung ist, wenn ein Team vor Tagesanbruch bei Minusgraden Behandlungseisen und Schläuche auslegt.

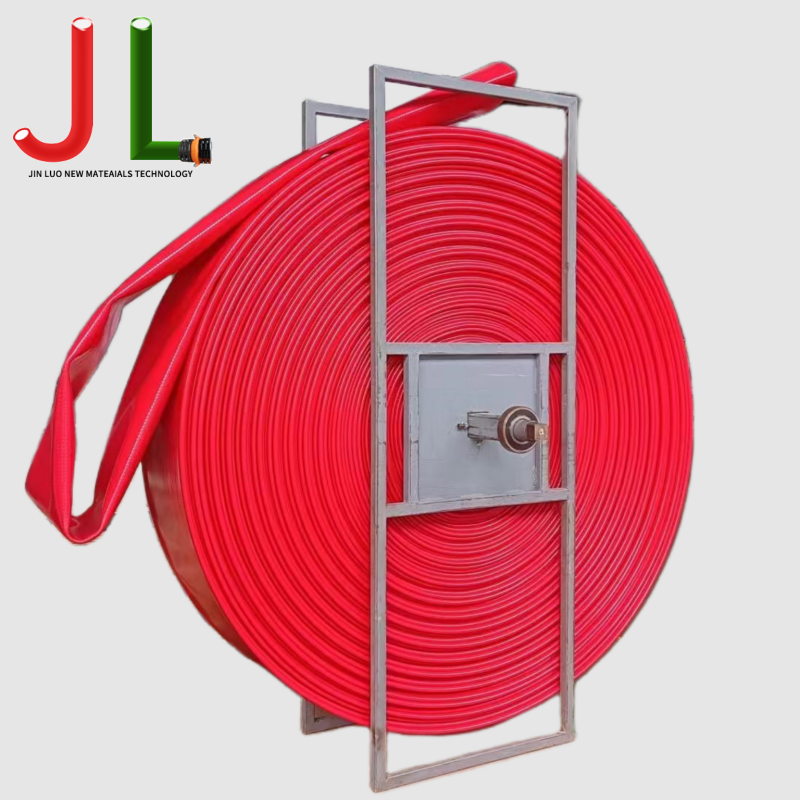

Wie Zerbrechender TPU-Schlauch Wird aufgebaut: Schicht für Schicht

Ein Fracking-Schlauch ist eine Verbundstruktur und seine Leistung ist nur so gut wie die schwächste Schicht im Verbund. Wenn man versteht, welchen Beitrag jede Schicht leistet, wird klar, warum TPU-Schläuche in Ölfeldqualität einen erheblichen Kostenaufschlag gegenüber Standard-Industrieschläuchen haben – und warum dieser Aufpreis im Service gerechtfertigt ist.

Innenfutter

Der Liner ist die erste Oberfläche, mit der die Schlämme in Kontakt kommt, und die primäre Verschleißoberfläche im Stützmittelbetrieb. Ölfeld-TPU-Auskleidungen werden auf eine Härte von 90–95 Shore A zusammengesetzt – deutlich härter als der für flache oder allgemeine industrielle TPU-Schläuche typische Bereich von 80–85 Shore A –, da die Härte direkt mit der Abriebfestigkeit bei Schlammerosion korreliert. Der Nachteil ist eine geringfügige Verringerung der Flexibilität bei niedrigen Temperaturen, weshalb die Spezifikationen für Kaltklima-Schlauchschläuche manchmal eine weichere Auskleidungsmischung mit einer Härte näher an 85 Shore A erfordern, wobei im Gegenzug für eine sichere Handhabung bei extremer Kälte eine etwas kürzere Auskleidungslebensdauer in Kauf genommen wird.

TPU auf Polyetherbasis wird bei Ölfeldauskleidungsanwendungen im Allgemeinen gegenüber TPU auf Polyesterbasis bevorzugt. Polyester-TPU ist bei anhaltendem Wasserkontakt anfällig für hydrolytischen Abbau – eine erhebliche Gefahr bei der Übertragung von produziertem Wasser oder bei anderen Diensten, bei denen der Schlauch zwischen den Arbeiten mit Flüssigkeit gefüllt ist. Polyether-TPU behält seine Zugfestigkeit und Dehnungseigenschaften auch bei längerem Eintauchen in Wasser Dies ist von entscheidender Bedeutung für einen Schlauch, der zwischen den Bruchphasen möglicherweise über Nacht aufgeladen bleibt.

Verstärkungspaket

Die Bewehrung bestimmt die Druckbelastbarkeit und die Ermüdungslebensdauer. Fracturing-Schläuche bestehen typischerweise aus hochfestem Polyester- oder Aramidgeflecht. Der Flechtwinkel wurde entwickelt, um das Gleichgewicht zwischen Druckfestigkeit und axialer Stabilität zu optimieren – Ein Schlauch, der sich unter Druck übermäßig ausdehnt oder zusammenzieht, erzeugt eine unvorhersehbare Belastung der Armaturenverbindungen und kann unter Feldbedingungen dazu führen, dass sich Kupplungen lösen.

Äußere Abdeckung

Auf einem Frac-Gelände werden Schläuche über Kiesflächen gezogen, von schwerem Gerät überrollt und unter abrasiven Bedingungen immer wieder auf- und abgerollt. Eine TPU-Außenhülle widersteht dieser mechanischen Beanspruchung wirksamer als Gummialternativen und weist im Gegensatz zu Gummi keine Risse oder Oberflächenrisse auf, wenn sie Ozon, UV-Strahlung oder den an jedem Produktionsstandort üblichen Kohlenwasserstoffspritzern ausgesetzt wird. Die äußere Abdeckung stellt auch die erste Verteidigungslinie gegen Beschädigungen durch Bewehrung dar; Ein Schlauch mit sichtbar freiliegender Verstärkung sollte unabhängig vom verbleibenden Zustand der Auskleidung als beeinträchtigt betrachtet werden.

Endbeschläge und Kupplungsbaugruppen

Die Schnittstelle zwischen Kupplung und Schlauch ist statistisch gesehen der häufigste Fehlerursachenpunkt bei Fracking-Schlauchleitungen. Die Geometrie der gestauchten Hülse muss genau auf den Außendurchmesser und die Wandkonstruktion des Schlauchs abgestimmt sein. Eine zu kleine oder übergroße Ferrule erzeugt Spannungskonzentrationen, die bei Impulsbelastung zu Rissen führen. API 7K verlangt, dass Endverbindungen im Rahmen der Montagequalifizierung einer Prüfung bei 1,5-fachem Arbeitsdruck unterzogen werden , und jede Baugruppe sollte über ein serialisiertes Testzertifikat verfügen, das auf das jeweilige Proof-Test-Ereignis zurückgeführt werden kann.

Chemische Belastung im Frac-Service: Was TPU beständig macht und wo seine Grenzen liegen

Kein einzelnes Polymer ist universell mit allen im Ölfeldbetrieb vorkommenden Flüssigkeiten kompatibel, und TPU bildet da keine Ausnahme. Das Verständnis der Grenzen der chemischen Beständigkeit von TPU ist ebenso wichtig wie das Wissen über seine Stärken.

TPU bewältigt die meisten frakturierenden Flüssigkeitschemikalien ohne nennenswerte Verschlechterung:

• Slickwater-Basisflüssigkeit: Frischwasser und Produktionswasser in typischen TDS-Bereichen führen bei längerem Betrieb zu einem vernachlässigbaren TPU-Abbau.
• Reibungsminderer (Polyacrylamid): Kein nennenswerter TPU-Angriff bei Konzentrationen im Feldeinsatz.
• Aliphatische Kohlenwasserstoffe: Diesel, Rohöl und leichtes Kondensat führen in richtig formuliertem TPU in Ölfeldqualität zu einer minimalen Quellung – typischerweise weniger als 5 % Volumenänderung nach 72-stündigem Eintauchen.
• Verdünnte HCl (bis zu ~15 %): Polyether-TPU zeigt bei Umgebungstemperatur eine akzeptable Beständigkeit; Die Lebensdauer ist kürzer als in der Wasserversorgung, aber für normale Säurestimulationsarbeiten ausreichend.
• Biozide, Kalkinhibitoren, Korrosionsinhibitoren: Bei typischen Feldbehandlungskonzentrationen verursachen diese Additive keinen nennenswerten TPU-Abbau.

Es lohnt sich, die Situationen zu kennen, in denen TPU an ihre Grenzen stößt, bevor sie in der Praxis entdeckt werden:

• Aromatische Kohlenwasserstoffe: Toluol und Xylol verursachen eine erhebliche Quellung des TPU. Schläuche, die für Kondensat- oder aromatenreiche Rohölanwendungen eingesetzt werden, sollten vor dem Einsatz für diese spezifischen Flüssigkeiten materialqualifiziert werden.
• Konzentrierte Säure: HCl über 15–20 % oder HF in jeder Konzentration greifen TPU zunehmend an. Für Arbeiten zur Säurefrakturierung bei höheren Konzentrationen sind vom Hersteller bestätigte Kompatibilitätsdaten des Linermaterials erforderlich.
• Erhöhte Flüssigkeitstemperatur: Die chemische Beständigkeit von TPU nimmt bei erhöhten Temperaturen ab. Eine Auskleidung, die im Säurebetrieb bei 20 °C eine akzeptable Leistung erbringt, kann sich schneller verschlechtern, wenn die Flüssigkeitstemperatur am Schlauch aufgrund von Pumpenwärme oder Bohrlochrückläufen über 60 °C ansteigt.

Feldinspektion und Ausmusterung: Verwaltung von Fracking-Schläuchen im Einsatz

Ein Bruch eines Schlauchs bei Betriebsdruck ist ein Ereignis mit hoher Energie. Die gespeicherte Energie in einem Druckschlauch mit 100 bar und 4 Zoll Durchmesser ist beträchtlich; Ein Ausfall einer Kupplung oder ein Platzen der Auskleidung kann zu schweren Verletzungen des in der Nähe befindlichen Personals und zu einem unkontrollierten Flüssigkeitsaustritt auf dem Pad führen. Eine strukturierte Inspektion ist kein Verwaltungsaufwand – sie ist der primäre Mechanismus, um eine Verschlechterung zu erkennen, bevor sie zu einem Sicherheitsereignis wird.

Kontrollen vor Arbeitsbeginn

Gehen Sie vor jeder Arbeit über die gesamte Länge des Schlauchs und prüfen Sie, ob die Außenhülle Schnitte oder Abrieb aufweist, die tief genug sind, um die Verstärkung freizulegen, lokale Ausbuchtungen, die auf eine Ablösung der Auskleidung oder eine Beschädigung der Verstärkung hinweisen, Knicke oder festgelegte Biegungen, die sich nicht entspannen lassen, wenn der Schlauch gerade verlegt wird, und alle Kupplungen, die Bewegungen, Korrosion an der Schnittstelle zwischen Hülse und Schlauch oder Gewindeschäden aufweisen. Jeder Schlauch mit freiliegender Verstärkung wird ohne Ausnahme sofort ausgemustert. Eine Ausbuchtung irgendwo am Körper ist ein Zeichen für ein inneres Strukturversagen und erfordert die gleiche Reaktion.

Drucktest nach dem Job

Führen Sie nach Hochgeschwindigkeits- oder Stützmittelkonzentrationsstufen einen hydrostatischen Test bei 1,5-fachem Arbeitsdruck mit Wasser durch, bevor der Schlauch wieder in Betrieb genommen wird. Dadurch werden Schäden an der Auskleidung, die äußerlich nicht sichtbar sind, und Verluste der Kupplungsintegrität erkannt, bevor sie sich im Feldeinsatz bemerkbar machen. Notieren Sie die Testergebnisse anhand der Seriennummer des Schlauchs.

Überwachung des Liner-Verschleißes

Bei kontinuierlichem Schlammbetrieb nimmt die Wandstärke der Innenauskleidung mit jedem Auftrag zunehmend ab. Regelmäßige Cut-and-Measure-Inspektion – das Abschneiden eines kurzen Abschnitts aus einem Schlauch in geplanten Abständen und das Messen der verbleibenden Auskleidungsdicke – ermöglicht es Bedienern, ein Verschleißratenmodell für ihren spezifischen Stützmitteltyp, ihre Pumpenrate und ihr Aufgabenprofil zu erstellen. Sobald die Dicke der Auskleidung 50 % der Originalstärke erreicht, sollte der Schlauch aus dem Stützmittelbetrieb genommen werden Auch wenn äußerlich keine Schäden sichtbar sind, da die verbleibende Wandstärke keinen ausreichenden Sicherheitsspielraum gegen Ausblasen mehr bietet.

Zeitbasierter und zyklusbasierter Ruhestand

Bei der physischen Inspektion werden sichtbare Schäden festgestellt, aber nicht alle Abbaumechanismen sind äußerlich sichtbar. Im Inneren kommt es zur Ausbreitung von Ermüdungsrissen in den Verstärkungsschichten, zur UV-Versprödung der Außenhülle und zu einem fortschreitenden Druckverformungsrest der Kupplungsdichtung. API 7K und die meisten großen Schlauchmanagementprogramme der Betreiber geben maximale Lebensdauergrenzen vor: typischerweise 5 bis 10 Jahre ab Herstellungsdatum und einer definierten maximalen Anzahl von Druckzyklen – als Rückhalt gegen Fehlerarten, die durch Inspektion allein nicht erkannt werden können. Schläuche, die diese Grenzwerte erreichen, werden unabhängig von ihrem optischen Zustand ausgemustert.
