Gas-Layflat-Schläuche: Konstruktion, Druckwerte und Anwendungen

Was Gas-Layflat-Schläuche Sind und wo sie verwendet werden

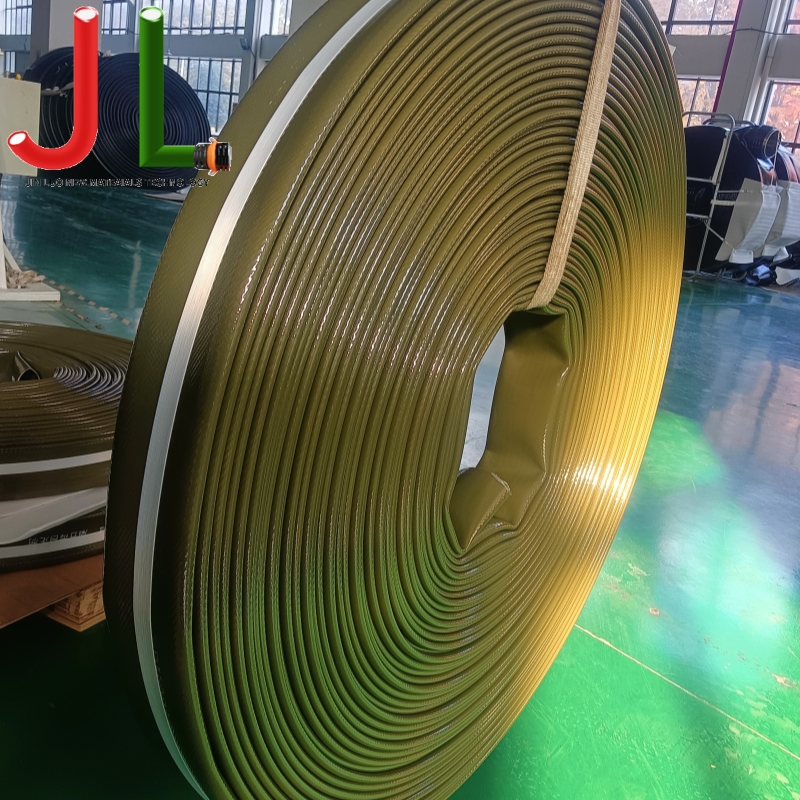

Gas-Layflat-Schläuche sind flexible, zusammenlegbare Leitungen, die für den Transport gasförmiger Medien – einschließlich Flüssiggas, Erdgas, Druckluft und Industrieprozessgase – unter kontrolliertem Druck konzipiert sind. Im Gegensatz zu starren Rohrleitungen lassen sie sich im leeren Zustand flach zusammenfalten, was eine kompakte Lagerung, einen schnellen Einsatz und einen unkomplizierten Austausch vor Ort ermöglicht. Ihre flache Lagerung ist der entscheidende praktische Vorteil : Eine 100-Meter-Rolle eines Flachschlauchs nimmt einen Bruchteil des Platzes ein, der von einer gleichwertigen Schlauchleitung mit runder Bohrung benötigt wird, was sie zur bevorzugten Wahl macht, wenn Tragbarkeit und Einsatzgeschwindigkeit wichtig sind.

Zu den Hauptanwendungsgebieten gehören temporäre Gasversorgungsleitungen auf Bau- und Bergbaustandorten, Notüberbrückungsverbindungen bei der Wartung von Pipelines, die landwirtschaftliche Gasverteilung (insbesondere Flüssiggas zum Trocknen und Heizen von Pflanzen), tragbare Stromerzeugungsanlagen sowie Gasvernetzungssysteme für Veranstaltungen oder Festivals. In jedem Fall muss der Schlauch bei unterschiedlichen Drücken, Temperaturen und Handhabungsbedingungen gasdicht bleiben – Anforderungen, die die unten aufgeführten Spezifikationsentscheidungen bestimmen.

Konstruktion: Wie ein Gas-Layflat-Schlauch aufgebaut ist

Gas-Layflat-Schläuche sind Verbundstrukturen, und jede Schicht erfüllt eine bestimmte Funktion. Das Verständnis der Konstruktion hilft Käufern bei der Beurteilung, ob ein bestimmtes Produkt wirklich für den Gasbetrieb geeignet ist oder ein wiederverwendeter Wasserabflussschlauch ist – eine Unterscheidung, die echte Auswirkungen auf die Sicherheit hat.

Schlauch

Die Innenauskleidung ist die Gaskontaktfläche und muss mit dem spezifischen geförderten Gas chemisch kompatibel sein. Thermoplastisches Polyurethan (TPU) ist die Standardwahl für den Einsatz von Flüssiggas und Kohlenwasserstoffgas aufgrund seiner geringen Durchlässigkeit für unpolare Gase und seiner Beständigkeit gegen Kohlenwasserstoffquellung. EPDM-Auskleidungen werden für Erdgas und Druckluft verwendet, wo auch Ozonbeständigkeit erforderlich ist. Neopren (CR) bietet einen Mittelweg für gemischte Anwendungen. Die Permeationsrate – das Gasvolumen, das pro Flächeneinheit und Zeiteinheit durch die Auskleidungswand diffundiert – ist ein wichtiger Spezifikationsparameter und sollte anhand der relevanten Gasnorm bestätigt werden, nicht anhand allgemeiner Gummimischungsdaten.

Verstärkung

Eine oder mehrere Lagen aus hochfestem Polyester- oder Nylongewebe sorgen für die Druckfestigkeit des Schlauchs und verleihen dem Schlauch im leeren Zustand seinen charakteristischen flachen Querschnitt. Der Webwinkel und das Gewebegewicht bestimmen sowohl die Arbeitsdruckobergrenze als auch die Tendenz des Schlauchs, sich sanft abzuflachen, ohne zu knicken. In die Verstärkungsschicht ist antistatisches Garn eingewebt an Schläuchen, die für den Betrieb mit brennbaren Gasen vorgesehen sind, um elektrostatische Ladung abzuleiten, die sich durch den Gasfluss ansammeln und eine Zündquelle bilden könnte – eine Anforderung, die in den meisten Gasschlauchnormen weltweit vorgeschrieben ist.

Äußere Abdeckung

Der Außenmantel schützt die Bewehrung vor UV-Strahlung, Ozonangriff, Abrieb an Bodenoberflächen und mechanischer Beschädigung. Für den Gasbetrieb im Freien sind UV-stabilisierte Abdeckungen unerlässlich – ungeschützter Gummi zersetzt sich bei längerer Sonneneinstrahlung schnell und führt zu Oberflächenrissen, die sich nach innen in Richtung der Verstärkung ausbreiten können. Daher besteht unsere Außenschicht aus TPU. Abdeckungen sind in der Regel farbig, um den Servicetyp anzuzeigen: Gelb ist die international anerkannte Farbcodierung für Gasschläuche in den meisten Märkten, obwohl die lokalen Standards variieren und immer bestätigt werden sollten.

Druckstufen und Arbeitstemperaturbereiche

Ein Mindestsicherheitsfaktor von 4:1 Berst-zu-Arbeitsdruck ist die Grundanforderung in den meisten Gasschlauchnormen. Für den Betrieb mit brennbaren Gasen verlangen einige Normen ein Verhältnis von 5:1. Käufer sollten bei der Bewertung von Lieferanten eine vollständige Bersttestdokumentation anfordern – nicht nur den Nennbetriebsdruck –, da der Berstdruck der wichtigste Beweis für die tatsächliche Bauqualität ist.

Anwendbare Standards und Zertifizierungsanforderungen

Gas-Layflat-Schläuche unterliegen deutlich strengeren Zertifizierungsanforderungen als gleichwertige Wasserschläuche. Das Gasmedium birgt Permeations-, Entflammbarkeits- und elektrostatische Entzündungsrisiken, die eine formelle Validierung durch Dritte und nicht nur Herstellerangaben erfordern.

• EN 1762 (Europa): Der wichtigste europäische Standard für Gummischläuche und Schlauchleitungen für Flüssiggas in der Dampf- und Flüssigphase. Gibt Permeationsraten, elektrischen Widerstand, Berstdruck, Impulszyklen und Anforderungen an die Flexibilität bei niedrigen Temperaturen an. Die CE-Kennzeichnung gemäß der Druckgeräterichtlinie (PED 2014/68/EU) ist für Schläuche erforderlich, die in Gassystemen oberhalb bestimmter Druckschwellen verwendet werden.
• ISO 2928: Deckt Gummischläuche für Flüssiggas in flüssiger und gasförmiger Phase ab und bietet eine international anerkannte Testmethode, die vielen nationalen Standards außerhalb Europas zugrunde liegt.
• AS/NZS 1869 (Australien/Neuseeland): Legt spezifische Anforderungen an die elektrische Leitfähigkeit, Permeationsgrenzen und mechanische Leistungskriterien für in der Region verwendete LPG-Schlauchleitungen fest. Die antistatischen Eigenschaften werden sowohl am Schlauchkörper als auch an der Kupplungsschnittstelle getestet.
• ATEX / IECEx: Wenn Gas-Layflat-Schläuche in klassifizierten Gefahrenbereichen eingesetzt werden – einschließlich vieler petrochemischer, Bergbau- und Offshore-Umgebungen – ist die ATEX- (EU) oder IECEx-Konformität (international) für die gesamte Schlauchleitung einschließlich der Endanschlüsse zwingend erforderlich, um elektrostatische Entzündungen zu verhindern.

Erfragen Sie immer die tatsächliche Prüfbescheinigungsnummer und die ausstellende Stelle , keine Kopie des Standarddokuments. Zertifikate sollten die spezifische getestete Schlauchkonstruktion identifizieren, keine generische Produktfamilie, und innerhalb des Gültigkeitszeitraums der Zertifizierung liegen.

Endbeschläge und Kupplungskompatibilität

Die Kupplungsschnittstelle ist die häufigste Ursache für Gaslecks in Flachschlauchsystemen. Ein zertifizierter Schlauchkörper in Kombination mit einer nicht konformen oder falsch montierten Armatur bietet keine sinnvolle Sicherheitsgarantie. Wichtige Überlegungen zur passenden Auswahl:

• Materialverträglichkeit: Messing ist das Standard-Armaturenmaterial für Flüssiggas- und Erdgasanwendungen. Armaturen aus Aluminiumlegierungen werden verwendet, wenn das Gewicht im Vordergrund steht, aber nachweislich frei von Kupfergehalten über 70 % sind, da bei acetylenhaltigen Gasen die Gefahr einer Acetylidbildung besteht. Edelstahlbeschläge eignen sich für korrosive Umgebungen.
• Gecrimpte vs. Klemmmontage: Werksseitig gecrimpte (gestauchte) Fittings gewährleisten einen gleichmäßigen radialen Halt und eine konsistente Gasdichtungsgeometrie. Vor Ort montierte Klemmanschlüsse sorgen für Variabilität – zu starkes Anziehen führt zu einer Verformung des Schlauchendes; Ein zu geringes Anziehen ermöglicht Mikroleckagen. Für den Druckgasbetrieb sind gecrimpte Baugruppen der professionelle Standard.
• Elektrischer Durchgang über die Kupplung: Bei antistatischen Schläuchen muss die elektrische Verbindung zwischen der Armatur und den angeschlossenen Geräten aufrechterhalten werden. Stellen Sie sicher, dass die Kupplungskonstruktion einen Metall-zu-Metall-Kontakt gewährleistet oder dass ein separates Erdungsband vorgesehen ist, sofern dies in der geltenden Norm erforderlich ist.
• Gewindestandard und Druckstufe: BSP-, NPT- und metrische Gewindeformen werden häufig verwendet. Das Vermischen von Gewindestandards ist eine dokumentierte Ursache für verkreuzte Gewindeverbindungen und daraus resultierende Undichtigkeiten. Bestätigen Sie die Gewindeform der angeschlossenen Geräte, bevor Sie Schlauchendstücke angeben.

Installation, Inspektion und Lebensdauermanagement

Gas-Layflat-Schläuche erfordern strengere Inspektions- und Austauschprotokolle als gleichwertige Wasserschläuche. Die Folgen einer unbemerkten Verschlechterung sind erheblich schwerwiegender, und die Verschlechterung der Gummimischung ist nicht immer an der Außenfläche sichtbar, bevor die innere Permeation gefährliche Werte erreicht.

1. Halten Sie die vorgeschriebenen Austauschintervalle ein. Die meisten Gasschlauchnormen und Vorschriften der Gasbehörden geben in der Regel eine maximale Lebensdauer unabhängig vom scheinbaren Zustand vor 5 Jahre ab Herstellungsdatum für LPG-Schläuche, mit Angabe des Herstellungsdatums auf dem Schlauchkörper. Bei Betrieb über die angegebene Nutzungsdauer hinaus erlischt in den meisten Rechtsordnungen die Zertifizierung und der Versicherungsschutz.
2. Führen Sie vor der Verwendung eine Dichtheitsprüfung durch. Setzen Sie die Baugruppe nach dem Anschließen und vor dem Gasfluss auf den Arbeitsdruck unter Druck und überprüfen Sie alle Verbindungen mit einer zugelassenen Lecksuchlösung. Verwenden Sie kein offenes Feuer oder normales Seifenwasser als Ersatz für die kalibrierte Detektionsflüssigkeit.
3. Während der Lagerung vor UV- und Ozoneinwirkung schützen. Lagern Sie aufgerollte Schläuche an einem dunklen, trockenen Ort, entfernt von Elektromotoren oder Transformatoren, die Ozon erzeugen. UV- und Ozonangriff beschleunigen die Rissbildung der Hülle, selbst bei Schläuchen, die noch nie unter Druck standen.
4. Niemals über scharfe Kanten oder durch Quetschstellen führen. Layflat-Schläuche sind anfälliger für lokale Beschädigungen der Hülle als Schläuche mit rundem Innendurchmesser, wenn sie über Bordsteine, Kanten oder unter Fahrzeugreifen gezogen werden. Eine Beschädigung der Abdeckung beeinträchtigt nicht sofort die Gasdichtheit, beschleunigt jedoch den Abbau der Bewehrung und verringert die Berstdruckspanne.
5. Bei sichtbaren Schäden sofort aussteigen. Blasenbildung, Delaminierung, dauerhaftes Knicken oder Oberflächenrisse sind Gründe für eine sofortige Außerbetriebnahme. Versuchen Sie nicht, Gasschläuche vor Ort zu reparieren. Ersatz ist die einzige konforme Reaktion auf physische Schäden.
