Wie geht ein Bergbau-Entwässerungsschlauch mit Abrieb um?

Tagebau- und Untertagebergwerke sammeln große Mengen an Grundwasser und Abfluss an. A Bergbau-Entwässerungsschlauch Bewegt diesen Schleifschlamm von den aktiven Arbeitsbereichen weg. Beschaffungsingenieure müssen Schläuche auswählen, die starkem Verschleiß, hohem Druck und ständiger Biegung standhalten. In diesem Leitfaden wird die Bautechnik hinter Hochleistungs-Wasserableitungsleitungen für Großabnehmer erläutert.

Kernstrukturkomponenten

Brauchwasserschläuche bestehen aus drei Hauptschichten. Das Innenrohr transportiert die Flüssigkeit. Die Verstärkungsschicht übernimmt den Systemdruck. Die Außenhülle widersteht Umweltschäden. Jede Schicht erforderte spezifische Materialrezepturen, um den Bergbaubedingungen standzuhalten.

Hochleistungs-Entwässerungsschlauchkonstruktion für den Bergbau

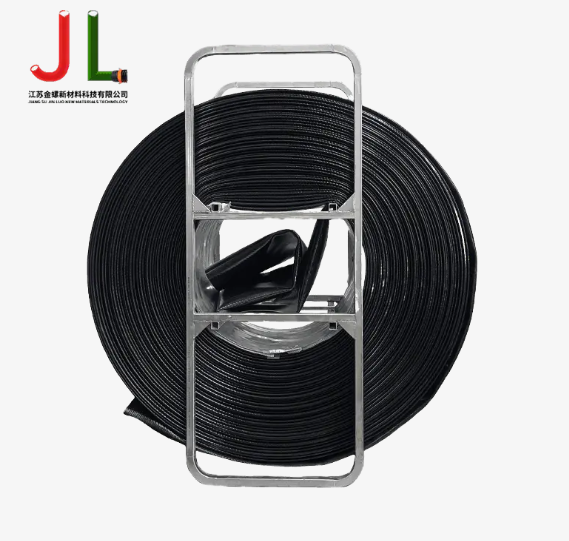

A Hochleistungs-Entwässerungsschlauch für den Bergbau Verwendet einen dicken, glatten TPU-Innenschlauch. Diese glatte Innenseite minimiert Reibungsverluste und verhindert, dass sich feste Partikel an den Wänden festsetzen. Die Verstärkung besteht extern aus mehreren Lagen hochfester Polyester- oder Aramidkorde. Diese Schnüre sind spiralförmig gewebt, um eine hervorragende Ringfestigkeit zu gewährleisten. Die Außenhülle besteht aus eingebettetem, abriebfestem TPU, um das Ziehen über felsiges Gelände zu überstehen.

Materialwissenschaft und Abriebfestigkeit

Grubenwasser enthält scharfe Gesteinsbrocken, Sand und Ton. Diese Schwebstoffe wirken wie Schleifpapier auf dem Innenrohr. Hersteller messen diesen Verschleiß mithilfe standardisierter Abriebtests.

PVC vs. TPU Bergbau-Entwässerungsschlauch

Käufer bewerten Polyvinylchlorid häufig im Vergleich zu TPU. A PVC vs. TPU-Bergbau-Entwässerungsschlauch Der Vergleich zeigt deutliche Leistungsunterschiede. PVC bietet einen günstigen Anschaffungspreis und ist resistent gegen Schimmel. Allerdings wird PVC bei Minustemperaturen steif und unterliegt einem schnellen Verschleiß durch scharfe Partikel. TPU Behält die Flexibilität bei Minustemperaturen bei und bietet eine hervorragende Reißfestigkeit. Die folgende Tabelle verdeutlicht die technischen Unterschiede zwischen diesen beiden Materialien.

Leistungsbewertungen und Größenbestimmung

Ingenieure dimensionieren Abflussleitungen basierend auf der Strömungsgeschwindigkeit und der Pumpenleistung. Die Verwendung eines zu kleinen Schlauchs führt zu einem übermäßigen Druckabfall und einer turbulenten Strömung, was den inneren Verschleiß beschleunigt.

Spezifikationen für Hochdruck-Entwässerungsschläuche im Bergbau

Pumpen tief in Minenschächten erzeugen erhebliche Förderhöhen. A Hochdruck-Entwässerungsschlauch für den Bergbau muss mit diesen Kräften sicher umgehen. Standardanwendungen erfordern einen Arbeitsdruck von 10 bis 15 bar. Anwendungen mit hoher Förderhöhe erfordern Schläuche mit einem Nenndruck von 20 bis 30 bar. Hersteller testen diese Produkte auf ein Berstdruckverhältnis, das dem Dreifachen des Arbeitsdrucks entspricht. Großhandelskäufer sollten vor dem Kauf große Chargen den genauen Arbeitsdruck und die Testzertifikate überprüfen.

• Standardarbeitsdruck: 10 bis 15 bar
• Hochdruck-Arbeitsbereich: 20 bis 30 bar
• Drucksicherheitsfaktor: 3:1

Endbeschläge und Verbindungsintegrität

Die Kopplungsschnittstelle stellt die häufigste Fehlerquelle dar. Das Herausspritzen von Wasser aus einer nicht angeschlossenen Armatur birgt erhebliche Sicherheitsrisiken für die Arbeiter auf der Baustelle.

Wartungs- und Speicherprotokolle

Der richtige Umgang verlängert die Lebensdauer von TPU-Komponenten deutlich. Bediener sollten die Schläuche nach jeder Schicht entleeren, um zu verhindern, dass stehendes Wasser das Innenrohr beschädigt. Lagerbereiche müssen den Gummi vor UV-Licht und Ozoneinwirkung schützen, die zu vorzeitiger Rissbildung führen. Schläuche sollten flach aufgestellt und nicht auf scharfen Rohrgestellen ruhen, um dauerhafte Verformungen zu vermeiden.

Häufig gestellte Fragen

Wie hoch ist die typische Lebensdauer eines TPU-Entwässerungsschlauchs in einem Hartgesteinsbergwerk?

In stark abrasiven Hartgesteinsumgebungen hält ein Premium-TPU-Schlauch bei Dauereinsatz von 3 bis 5 Jahren. Faktoren wie der pH-Wert des Wassers, die Feststoffkonzentration und die täglichen Biegezyklen wirken sich direkt auf diesen Zeitplan aus. Routinemäßige Inspektionen auf weichen Stellen oder freiliegenden Verstärkungslagen tragen dazu bei, katastrophale Ausfälle zu verhindern.

Wie berechnet man den richtigen Schlauchdurchmesser für eine bestimmte Pumpe?

Ingenieure berechnen den erforderlichen Innendurchmesser anhand der Durchflussmenge und der gewünschten Flüssigkeitsgeschwindigkeit. Bei Entwässerungsanwendungen sollte die Geschwindigkeit im Allgemeinen zwischen 2 und 3 Metern pro Sekunde liegen. Höhere Geschwindigkeiten verursachen starke innere Erosion, während niedrigere Geschwindigkeiten dazu führen, dass sich schwere Feststoffe absetzen und die Leitung verstopfen.

Referenzen

• ISO 4447:2019, Gummischläuche und Schlauchleitungen zum Ansaugen und Ablassen von Wasser
• EN 1765:2015, Gummi- und Kunststoffschläuche für die Wasserableitung
• DIN 53516, Bestimmung der Abriebfestigkeit von Gummi
• ISO 7751, Gummi- und Kunststoffschläuche – Bestimmung der Haftung zwischen Komponenten
• BS 5173, Prüfmethoden für Gummi- und Kunststoffschläuche und Schlauchleitungen
•
