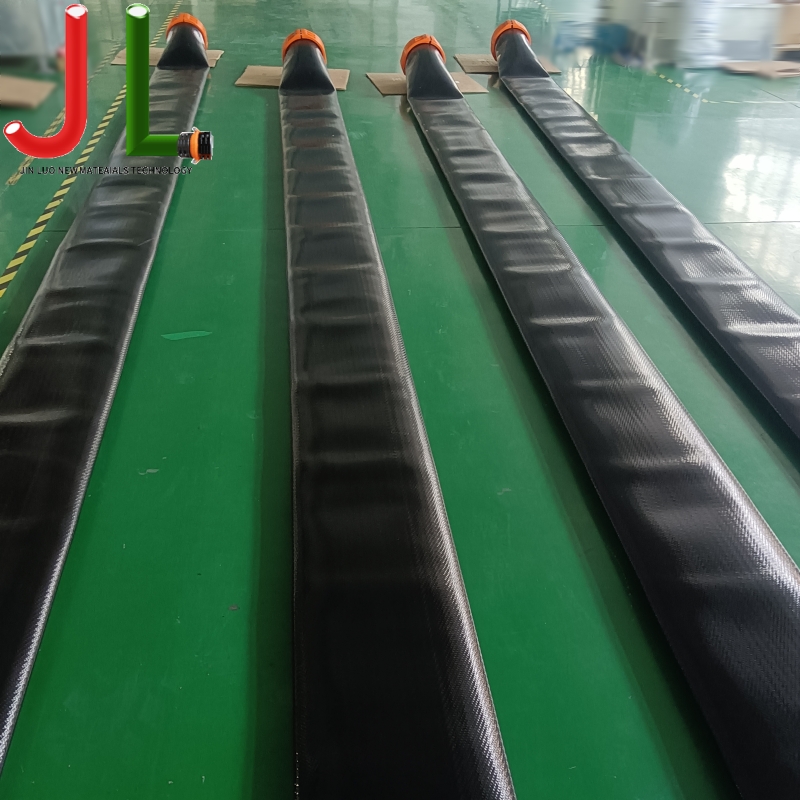

Wie wählt man den richtigen Fracturing- und Ölfeldschlauch für Hochdruckeinsätze aus?

Auswahl des Passenden Fracturing- und Ölfeldschlauch ist eine geschäftskritische Aufgabe für Bohringenieure, Beschaffungsmanager und Feldbetriebsleiter. Diese Schläuche transportieren abrasive Stützmittel, Hochdruckflüssigkeiten und korrosive Chemikalien unter extremen Bedingungen. Ein Fehler in der Schlauchleitung kann zu kostspieligen Ausfallzeiten, Sicherheitsrisiken und Umweltverstößen führen. Dieser Leitfaden bietet einen technischen Rahmen zur Bewertung der Schlauchkonstruktion, Leistungsstandards und anwendungsspezifischen Anforderungen.

1. Schlauchkonstruktionsschichten und Materialwissenschaft verstehen

Die Leistung von jedem Fracturing- und Ölfeldschlauch hängt von seinem mehrschichtigen Aufbau ab. Ein typischer Hochdruckschlauch besteht aus drei Hauptschichten: dem Rohr, der Verstärkung und der Hülle. Jede Schicht erfüllt eine bestimmte Funktion und die Materialauswahl wirkt sich direkt auf die Haltbarkeit unter zyklischem Druck und abrasiven Medien aus.

Bei der Bewertung Hochdruck-Fracturing-Schlauch für hydraulisches Fracturing Achten Sie besonders auf die Rohrverbindung. Nitrilkautschuk (NBR) bietet eine hervorragende Ölbeständigkeit, weist jedoch eine begrenzte Abriebtoleranz auf. Hydriertes Nitril (HNBR) bietet eine hervorragende Beständigkeit sowohl gegenüber Flüssigkeiten auf Erdölbasis als auch gegenüber hohen Temperaturen und ist daher die bevorzugte Wahl für längere Frakturierungsvorgänge, bei denen die Flüssigkeitstemperatur 200 °F übersteigt.

1.1 Vergleich der Verstärkungsschichten

Die Verstärkungsschicht bestimmt den Berstdruck und die Impulslebensdauer des Schlauchs. Die Spiraldrahtverstärkung bietet höchste Berstfestigkeit und Flexibilität für Schläuche mit großem Durchmesser, die in Fracking-Flotten verwendet werden. Geflochtene Drahtverstärkungen bieten eine gute Flexibilität für kleinere Leinen, können jedoch bei konstantem Druckwechsel schneller gelöst werden. In der folgenden Tabelle sind die technischen Unterschiede aufgeführt.

2. Abriebfestigkeit und Leistung des Bezugsmaterials

Bei hydraulischen Fracking-Vorgängen werden Schläuche häufig über felsige Oberflächen, Stahlplattformen und scharfe Kanten gezogen. Das Abdeckmaterial dient als erste Verteidigungslinie gegen mechanische Beschädigungen. Für abriebfester Ölfeldschlauch für Schiefergas , ist eine synthetische Kautschukhülle mit hoher Reißfestigkeit (mindestens 150 kN/m) zwingend erforderlich.

Für Standardanwendungen verwenden Hersteller häufig SBR (Styrol-Butadien-Kautschuk) oder CR (Chloropren-Kautschuk). Für Umgebungen mit extremer Abnutzung bieten mit Polyurethan ummantelte Schläuche eine drei- bis fünfmal längere Lebensdauer im Vergleich zu Gummiummantelungen. Felddaten deuten darauf hin, dass Polyurethan-Abdeckungen die Austauschhäufigkeit bei Anwendungen mit hoher Reibung, wie z. B. Bruchverteilerverbindungen, um etwa 40 % reduzieren.

3. Druckwerte und Sicherheitsfaktoren

Das Verständnis der Druckwerte ist für den sicheren Systementwurf von grundlegender Bedeutung. Jeder Fracturing- und Ölfeldschlauch muss einen deutlich gekennzeichneten Arbeitsdruck haben, der üblicherweise 25 % bis 33 % des Mindestberstdrucks beträgt. Dieser Sicherheitsfaktor von 4:1 oder 3:1 berücksichtigt Druckspitzen, mechanische Schäden und Materialverschlechterung im Laufe der Zeit.

Bei Hochdruck-Fracturing-Anwendungen ist ein Arbeitsdruck von 15.000 psi üblich, wobei die Berstdrücke 60.000 psi überschreiten. Ingenieure sollten auch die Impulszyklusbewertung berücksichtigen, die angibt, wie viele Druckzyklen der Schlauch aushalten kann, bevor er ermüdet. Ein hochwertiger Brechschlauch sollte gemäß ISO 6803-Testprotokollen mindestens 200.000 Impulszyklen bei maximalem Arbeitsdruck standhalten.

4. Chemische Kompatibilität und Flüssigkeitsbeständigkeit

Hydraulische Fracking-Flüssigkeiten enthalten eine komplexe Mischung aus Wasser, Stützmitteln, Reibungsverminderern, Bioziden und Ablagerungsinhibitoren. Das Rohrmaterial muss einer chemischen Zersetzung widerstehen, um ein Aufquellen, Aushärten oder Herausziehen von Verbindungen in den Flüssigkeitsstrom zu verhindern. Chemikalienbeständiger Brechschlauch für Ansäuerungsarbeiten erfordert spezielle Rohrverbindungen.

Bei Säurebehandlungen mit Salz- oder Flusssäure bieten Rohrmaterialien aus Fluorkohlenstoff (FKM) die höchste Beständigkeit. Für Standard-Fracturing-Flüssigkeiten bietet HNBR eine ausgewogene Kombination aus chemischer Beständigkeit und Temperaturstabilität. Nachfolgend finden Sie eine Zusammenfassung der Überlegungen zur chemischen Kompatibilität.

• HNBR (hydriertes Nitril): Geeignet für Diesel, Mineralöle und die meisten Fracking-Flüssigkeiten; Temperaturbereich -40 °F bis 275 °F.
• FKM (Fluorkohlenstoff): Hervorragend geeignet für saure und aromatische Kohlenwasserstoffe; Temperaturbereich -20 °F bis 400 °F; höhere Kosten.
• NBR (Nitril): Gut für Flüssigkeiten auf Erdölbasis, aber begrenzte Kompatibilität mit Hochtemperatur-Fracturing-Flüssigkeiten.
• UPE (Ultrahochmolekulares Polyethylen): Hervorragende Abrieb- und Chemikalienbeständigkeit für spezielle Anwendungen.

5. Endverbindungen und Baugruppenintegrität

Die Schlauchleitung ist nur so stark wie ihre Endanschlüsse. Für Fracturing- und Ölfeldschlauch-Baugruppen mit Hammeranschlüssen Die richtigen Crimptechniken und die Auswahl der Kupplung sind von entscheidender Bedeutung. Hammerverbindungen (z. B. Abb. 100, Abb. 1502 oder Abb. 206) sind aufgrund ihrer Schnellverbindungsfähigkeit und zuverlässigen Abdichtung unter extremem Druck der Industriestandard für Hochdruck-Fracturing-Verbindungen.

Stellen Sie bei der Spezifikation von Baugruppen sicher, dass der Crimpprozess den Standards API 7K oder ISO 6803 entspricht. Zu wenig gecrimpte Verbindungen können unter Druck abplatzen, während zu starkes Crimpen die Verstärkungsschicht beschädigen und so zu einer versteckten Fehlerstelle führen kann. Tests durch Dritte bestätigen, dass richtig gecrimpte Baugruppen 100 % des Nennarbeitsdrucks und des Höchstdrucks des Schlauchs eingehalten wurden.

5.1 Wichtige Montagespezifikationen

• Crimp-Retention: An der Kupplungsschnittstelle müssen mindestens 90 % des Schlauchüberdrucks erreicht werden.
• Kupplungsmaterial: Kohlenstoffstahl mit Zink- oder Epoxidbeschichtung für Korrosionsbeständigkeit in Ölfeldumgebungen im Freien.
• Rückverfolgbarkeit: Zur Qualitätssicherung und Fehleranalyse sollte jede Baugruppe eine Seriennummer mit Crimpdatensätzen enthalten.

6. Industriestandards und Zertifizierungsanforderungen

Die Einhaltung anerkannter Industriestandards ist für Ölfeldbetriebe nicht verhandelbar. API 7K ist der primäre Standard für Bohr- und Bohrschläuche und deckt Design-, Fertigungs- und Testanforderungen ab. API 7K-zertifizierter Fracturing- und Ölfeldschlauch Stellt sicher, dass das Produkt strengen Berst-, Impuls- und Biegetests unterzogen wurde.

Zu den weiteren Standards gehören ISO 6803 für Impulsprüfungen, die ABS-Zertifizierung für Offshore-Anwendungen und die MSHA-Zulassung für Untertagebergbauumgebungen. Beschaffungsspezifikationen sollten ausdrücklich zertifizierte Testberichte (CTRs) für jede Ladung vorschreiben, die den Berstdruck, die Haftfestigkeit und die Dimensionsüberprüfung dokumentieren.

Häufig gestellte Fragen (FAQ)

• F: Wie hoch ist die typische Lebensdauer eines Fracturing-Schlauchs im Normalbetrieb?
  A: Bei typischen Frakturierungsvorgängen mit 200–300 Druckzyklen pro Auftrag kann ein Qualitätsschlauch mit HNBR-Rohr und Spiraldrahtverstärkung 3 bis 5 Jahre halten. Ein Austausch wird empfohlen, wenn die Abdeckung sichtbare Schnitte oder freiliegende Verstärkungen aufweist oder nach einem erheblichen Druckstoß von mehr als 110 % des Arbeitsdrucks.
• F: Wie bestimme ich die richtige Schlauchgröße für einen Fracking-Vorgang?
  A: Die Schlauchgröße wird durch die Anforderungen an Durchflussrate und Druckabfall bestimmt. Bei den meisten Fracking-Anwendungen sind Innendurchmesser von 2 Zoll und 3 Zoll Standard für Verteilerverbindungen, während für Raketenleitungen 4-Zoll-Schläuche verwendet werden. Verwenden Sie Darcy-Weisbach-Berechnungen, um sicherzustellen, dass der Druckabfall 10 % des Arbeitsdrucks bei maximalem Durchfluss nicht überschreitet.
• F: Können gebrochene Schläuche repariert werden, wenn sie beschädigt sind?
  A: Reparaturen vor Ort sind für Hochdruck-Fracturing-Schläuche gemäß API 7K nicht zulässig. Jeder Schnitt oder Abrieb, der in die Außenhülle eindringt und die Verstärkung freilegt, muss sofort außer Betrieb genommen werden. Reparierte Baugruppen können nicht wieder auf die ursprünglichen Druckwerte zertifiziert werden.
• F: Was ist der Unterschied zwischen Fracking-Schlauch und Drehbohrschlauch?
  A: Der Fracking-Schlauch ist für den Transfer von Schleifmittelschlämmen mit hohem Durchfluss und hohem Druck und häufigem Druckwechsel ausgelegt. Der Drehbohrschlauch (Kelly-Schlauch) ist für kontinuierliche Rotation und Vibration am Boden der Bohranlage ausgelegt. Sie sind nicht austauschbar; Bruchschläuche haben typischerweise eine dickere Ummantelung und ein anderes Verstärkungslagenmuster.

Referenzen

• Amerikanisches Erdölinstitut. (2023). API-Spezifikation 7K: Bohr- und Bohrlochwartungsausrüstung . API-Veröffentlichungsdienste.
• Internationale Organisation für Normung. (2020). ISO 6803: Gummi- oder Kunststoffschläuche und Schlauchleitungen – Hydraulikdruck-Impulsprüfung ohne Biegen .
• Nationaler Verband der Korrosionsingenieure. (2022). NACE SP0472: Methoden und Kontrollen zur Verhinderung umgebungsbedingter Rissbildung von Schweißkonstruktionen aus Kohlenstoffstahl im Betrieb in korrosiven Erdölraffinierungsumgebungen .
• Gesellschaft der Erdölingenieure. (2021). SPE 204215: Best Practices für das Hochdruckschlauchmanagement bei hydraulischen Fracking-Vorgängen .
• Energieinstitut. (2023). EI Model Code of Safe Practice Teil 15: Bereichsklassifizierung für Installationen, die brennbare Flüssigkeiten handhaben .
• Verwaltung für Arbeitssicherheit und Gesundheitsschutz. (2022). OSHA 1910.269: Stromerzeugung, -übertragung und -verteilung – Anforderungen an die Schlauchintegrität .
