Ölfeld-Wassertransferschlauch: Frac-Schlauch und Hochdruckführung

Wassertransferschlauch für Ölfeldeinsätze

Wassertransferschläuche für Ölfelder wurden entwickelt, um ein sehr spezifisches Problem zu lösen: große Wassermengen schnell über Gelände zu transportieren, in dem es keine feste Pipeline-Infrastruktur gibt, und diesen Schlauch dann zu verpacken und wieder zu transportieren, sobald sich der Einsatzort ändert. Aus diesem Grund sieht der Wassertransferschlauch für Ölfelder so anders aus als das starre Rohr, das in Festinstallationen verwendet wird – er muss flach zusammengefaltet, auf einen LKW oder eine Rolle geladen und innerhalb von Stunden statt Tagen wieder eingesetzt werden.

In der Praxis deckt diese Schlauchkategorie mehrere unterschiedliche Verwendungszwecke innerhalb eines einzelnen Ölfeldprojekts ab: den Transport von Frischwasser zu einem Bohrloch vor einer Frac-Arbeit, den Transfer von produziertem oder zurückfließendem Wasser zur Lagerung oder Entsorgung und die Bereitstellung temporärer Versorgungsleitungen zwischen Wasserquellen und Mischgeräten. Für jede dieser Anwendungen gelten leicht unterschiedliche Druck- und Volumenanforderungen, aber sie alle teilen die gleiche Grundvoraussetzung für einen Schlauch, der schnell verlegt werden kann, unebenem Untergrund standhält und ohne Beschädigung für die Wiederverwendung auf der nächsten Unterlage geborgen werden kann.

Warum Polyurethan-Wassertransferschläuche zum Standard geworden sind

Polyurethan-Wassertransferschläuche haben ältere Schläuche auf Gummi- und PVC-Basis in Ölfeldanwendungen weitgehend verdrängt, da TPU (thermoplastisches Polyurethan) eine Kombination von Eigenschaften bietet, die kaum zu übertreffen ist: hohe Zugfestigkeit im Verhältnis zum Gewicht, hohe Abriebfestigkeit durch Sand- und Kiesoberflächen und stabile Leistung bei den in Ölfeldregionen üblichen Temperaturschwankungen, von Sommerhitze bis zu Frost im Winter.

Ein typischer Polyurethan-Ölfeldschlauch besteht aus einer koextrudierten Konstruktion: einer inneren TPU-Auskleidung, die mit der Flüssigkeit in Kontakt kommt, einer gewebten Verstärkungsschicht (normalerweise hochfester Polyester), die die Drucklast aufnimmt, und einer äußeren TPU-Hülle, die den Abrieb aufnimmt, der beim Schleifen über die Unterlage entsteht. Durch diese Schichtstruktur lässt sich der Schlauch für Transport und Lagerung vollständig flach zusammenfalten und bei laufender Pumpe auf den vollen Durchmesser runden. Im Vergleich zu Stahlrohren oder starren Polyrohren kann ein Polyurethanschlauch mit entsprechendem Durchmesser von einer kleineren Mannschaft in einem Bruchteil der Zeit geladen, entladen und verlegt werden.

Anforderungen an hydraulische Fracking-Schläuche und Frac-Schläuche

Hydraulic-Fracturing-Schläuche gehören zum anspruchsvolleren Ende der Kategorie der Ölfeldschläuche. Während die Niederdruck-Wasserübertragungsleitungen, die ein Frac-Pad versorgen, in der Regel im Bereich der meisten Standard-Layflat-Schläuche liegen, kann der Frac-Schlauch, der näher an der Pumpe und dem Bohrlochkopf verwendet wird, einem viel höheren und schneller wechselnden Druck ausgesetzt sein – ein Faktor, der ebenso wichtig ist wie die Spitzenzahl selbst, da wiederholte Druckwechsel die Verstärkungsschichten schneller ermüden als der stationäre Druck.

Aufgrund dieses zyklischen Verhaltens sind in den Frac-Schlauchspezifikationen in der Regel sowohl ein Arbeitsdruck als auch eine separate Ermüdungs- oder Lebensdauerbewertung aufgeführt, und Käufer, die Lieferanten bewerten, sollten sich nach beiden und nicht nur nach dem Arbeitsdruck erkundigen. Die Qualität der Verstärkung – Fasertyp, Webdichte und wie gut sich die Verstärkungsschicht während der Coextrusion mit der inneren und äußeren TPU-Schicht verbindet – hat einen direkten Einfluss darauf, wie vielen Druckzyklen ein Schlauch standhalten kann, bevor die Leistung nachlässt.

• Arbeitsdruck: Der Druck, dem der Schlauch im Normalbetrieb dauerhaft standhalten muss.
• Berstdruck: die Ausfallschwelle, typischerweise ein Vielfaches des Arbeitsdrucks als Sicherheitsmarge.
• Zyklische Ermüdungsbewertung: Wie sich der Schlauch bei wiederholter Druckbeaufschlagung und Druckentlastung verhält, was besonders für Frac- und pumpennahe Schlauchabschnitte relevant ist.

Hochdruck Ölfeldschlauch : Passende Bewertungen zum Job

Nicht jeder Schlauch auf einem Ölfeld muss für maximalen Druck ausgelegt sein, und die Spezifikation eines Hochdruck-Ölfeldschlauchs, bei dem eine Wasserübertragungsleitung mit Standarddruck ausreichen würde, führt einfach zu unnötigen Kosten und unnötigem Gewicht. Der praktische Ansatz besteht darin, die Druckzone des Standorts zu kartieren – von Frischwasserversorgungsleitungen mit niedrigem Druck über Übertragungsabschnitte mit mittlerem Druck bis zu den Hochdruckleitungen, die den Pumpgeräten am nächsten liegen – und den Schlauchdurchmesser und die Druckstufe für jede Zone separat auszuwählen.

Die übermäßige Auslegung aller Leitungen vor Ort auf die höchste verfügbare Druckstufe stellt keine Abkürzung für die Sicherheit dar – sie bedeutet in der Regel nur einen schwereren und teureren Schlauch in Abschnitten, in denen er nicht benötigt wird, während die eigentliche Schwachstelle eines Systems oft eher die Kupplung oder Verbindung als der Schlauchkörper selbst ist.

Industrieschläuche für Öl und Gas: Jenseits der Wasserübertragung

Industrieschläuche für Öl und Gas decken ein breiteres Spektrum an Aufgaben ab als nur die Wasserförderung, auch wenn die Wasserförderung gemessen an der Länge des eingesetzten Schlauchs in der Regel die Anwendung mit dem höchsten Volumen darstellt. Zu den Öl- und Gasschlauchanwendungen an einem typischen Standort können die Förderung von produziertem Wasser, der vorübergehende Kraftstofftransport für Generatoren und Geräte vor Ort, der Schlamm- und Schlammtransport während Bohrarbeiten sowie die Entwässerung tiefliegender Bereiche rund um eine Plattform bei nassem Wetter gehören.

Jeder dieser Einsatzzwecke stellt insbesondere an den Innenliner unterschiedliche Anforderungen, da die chemische Verträglichkeit zwischen Fördermedium und Linermaterial mehr als nur die Druckstufe über die Lebensdauer entscheidet. Eine für den Frischwassertransfer geeignete Auskleidung ist nicht automatisch für den Umgang mit Produktionswasser mit höherem Salzgehalt oder Spuren von Kohlenwasserstoffen geeignet. Daher lohnt es sich, die Flüssigkeitskompatibilität bei einem Lieferanten zu bestätigen, bevor man davon ausgeht, dass eine Schlauchspezifikation alle Aufgaben vor Ort erfüllen wird.

Bohrschlauchanwendungen

Bohrschlauchanwendungen unterscheiden sich von den Wassertransfer- und Fracking-Kategorien darin, dass der Schlauch häufig Wasser fördert, das zur Unterstützung aktiver Bohrvorgänge verwendet wird, und nicht Flüssigkeit unter hohem zyklischen Druck aufbricht – denken Sie an Bohrinselwasserversorgung, Staubunterdrückung und temporäre Entwässerung rund um die Bohrstelle. Volumen und kontinuierliche Durchflusszuverlässigkeit sind hier tendenziell wichtiger als der Spitzendruck, da eine Unterbrechung der Wasserversorgung der Bohrinsel den Bohrvorgang direkt verzögern kann.

Da Bohrstellen häufig verlegt werden, wenn die Bohrinseln nacheinander entwickelt werden, spielen das Gewicht des Schlauchs und die einfache Wiederverlegung bei der Auswahlentscheidung eine besondere Rolle. Ein Polyurethan-Layflat-Schlauch, den eine kleine Mannschaft innerhalb einer Schicht laden, transportieren und neu verlegen kann, bietet in dieser speziellen Rolle einen echten betrieblichen Vorteil gegenüber schwereren Gummi- oder starren Rohralternativen, selbst wenn die Druckanforderungen selbst relativ gering sind.

Leitfaden zur Auswahl von Ölfeldschläuchen

Bei der Auswahl des richtigen Schlauchs für eine Ölfeldanwendung kommt es auf eine kurze Liste von Fragen an, die der Reihe nach durchgearbeitet werden, und nicht beim Durchmesser oder Preis.

1. Welche Flüssigkeit wird gehandhabt und ist die chemische Kompatibilität des Innenliners damit bestätigt – Süßwasser, Förderwasser und Bohrflüssigkeit stellen jeweils unterschiedliche Anforderungen an den Liner.
2. Wie hoch ist der tatsächliche Arbeitsdruck in der Zone, die dieser Schlauchabschnitt bedienen soll, und muss er wiederholten Druckwechseln wie bei Frac-angrenzenden Leitungen oder einem stationären Fluss wie bei der Wasserübertragung standhalten?
3. Bei welchen Bodenverhältnissen wird der Schlauch gezogen oder verlegt und muss die Außenhülle daher besonders abriebfest sein?
4. Wie oft muss der Schlauch verlegt werden und spielen Gewicht und Rollenkompatibilität eine größere Rolle als bei einer semipermanenten Leitung?
5. Welcher Durchmesser liefert die erforderliche Durchflussrate, ohne die Leitung zu überdimensionieren und unnötiges Gewicht und Kosten zu verursachen?

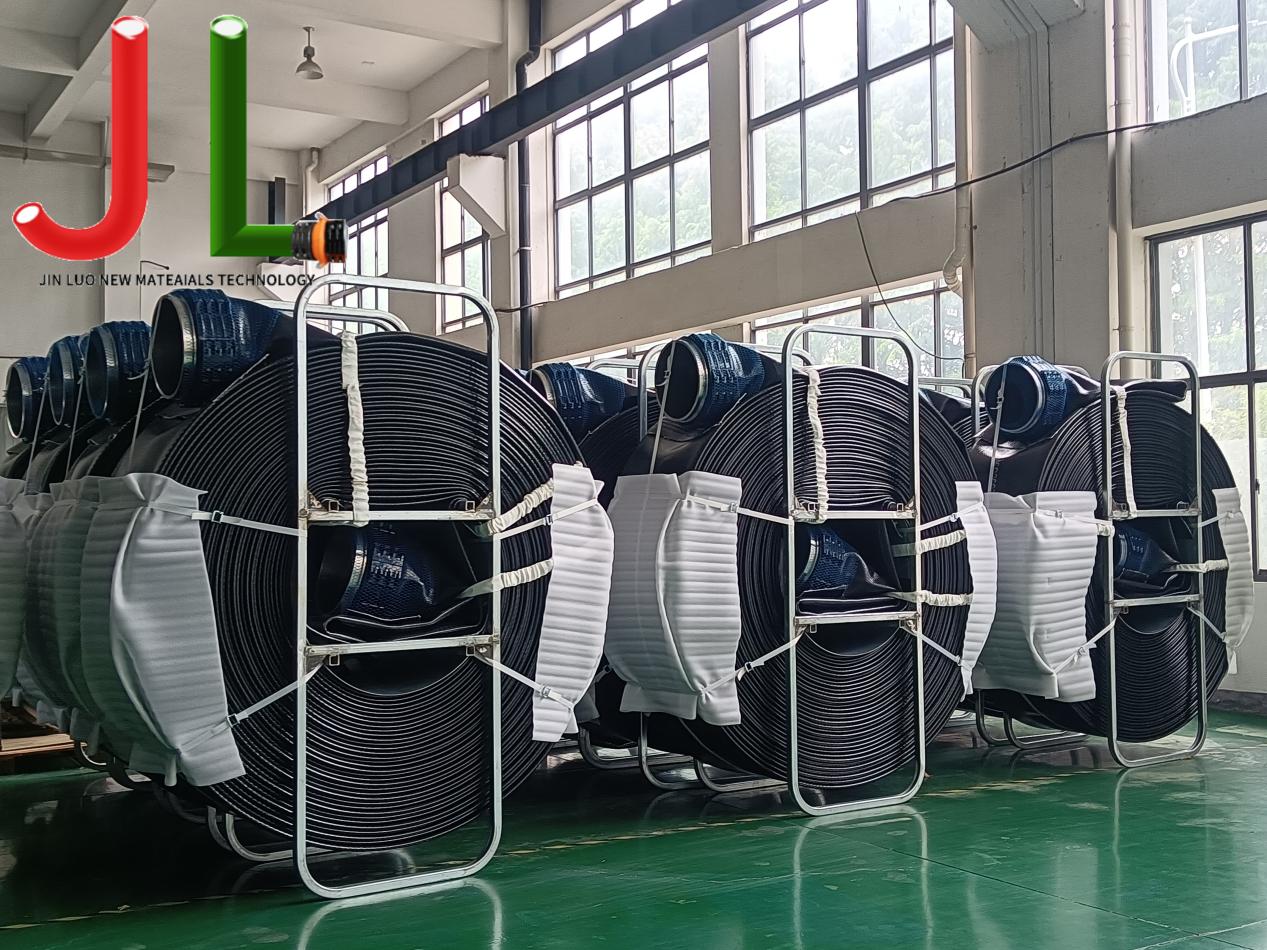

Jinluo stellt Polyurethan-Layflat-Schläuche für dieses Spektrum von Ölfeldaufgaben her, von der Frischwasserübertragung bis zur Fracking-Wasserversorgung, mit Kaliber von 2 bis 16 Zoll und anpassbaren Längen für verschiedene Standortlayouts. Das Durcharbeiten der Flüssigkeitsart, der Druckzone und der Bodenbedingungen vor Abschluss einer Bestellung ist im Allgemeinen ein zuverlässigerer Weg zur richtigen Spezifikation, als sich standardmäßig auf den Schlauch mit der höchsten Bewertung zu verlassen, und die meisten Lieferanten, darunter auch Jinluo, können beraten, welche Kombination aus Verstärkungs- und Abdeckungsmaterial für die Bedingungen eines bestimmten Standorts geeignet ist.
