Ablaufschläuche verstehen

1. Was sind Abflussschläuche?

Abflussschläuche sind flexible Schläuche, die dazu dienen, Flüssigkeiten, halbfeste Stoffe oder Gase unter Druck von einem Ort zum anderen zu transportieren. Im Gegensatz zu Saugschläuchen (die Material ansaugen) Abflussschläuche sind so konstruiert, dass sie dem Innendruck standhalten, weshalb sie in Branchen unverzichtbar sind, in denen ein kontrollierter Durchfluss und eine Richtungsübertragung erforderlich sind.

Hauptfunktionen von Entladungsschläuchen

• Materialtransfer: Bewegen Sie Wasser, Chemikalien, Schlamm oder abrasive Feststoffe.
• Druckbehandlung: Entwickelt, um Pumpkräften standzuhalten, ohne zu kollabieren.
• Haltbarkeit: Beständig gegen Verschleiß, Knicken und Umwelteinflüsse.

Schlüsselindustrien, die Entladungsschläuche verwenden

Auslassschlauch vs. Saugschlauch: Hauptunterschiede

Grundlegende Parameter zur Identifizierung von Druckschläuchen

• Innendurchmesser (ID): Der Bereich reicht von ½ Zoll bis 12 Zoll, je nach Durchflussbedarf.
• Druckstufe: Gemessen in PSI/bar (z. B. 150 PSI für Standard-Wassertransfer).
• Temperaturbereich: Einige Schläuche halten Temperaturen von -40 °C bis 93 °C stand.
• Materialkompatibilität: Gummi (abriebfest), PVC (leicht) oder Spezialmischungen (chemikalienbeständig).

Warum Abflussschläuche wichtig sind
Ihre Fähigkeit, unter Druck stehende Strömungen zu bewältigen, macht es möglich Abflussschläuche entscheidend für die Vermeidung von Lecks, Verschüttungen und Betriebsausfallzeiten. Die Auswahl des richtigen Typs gewährleistet Effizienz, Sicherheit und Langlebigkeit in anspruchsvollen Umgebungen.

2. Entladungsschläuche verstehen: Typen, Anwendungen und Auswahlhilfe

Arten von Entladungsschläuchen

1. Gummi-Ablaufschläuche

• Konstruktion: Mit Stoff oder Stahldraht verstärkt
• Druckbereich: 150–300 PSI
• Temperaturbereich: -40 °F bis 200 °F (-40 °C bis 93 °C)
• Am besten geeignet für: Schleifmittel-, Öl- und Wasseranwendungen
• Vorteile: Hervorragende Flexibilität, knickfest, langlebig

2. PVC-Ablaufschläuche

• Konstruktion: PVC-Material mit Spiralverstärkung
• Druckbereich: 100–250 PSI
• Temperaturbereich: 32°F bis 140°F (0°C bis 60°C)
• Am besten geeignet für: Leichte Wasserübertragung, chemische Anwendungen
• Vorteile: Leicht, korrosionsbeständig, erschwinglich

3. Thermoplastische Auslassschläuche

• Konstruktion: Mehrere thermoplastische Schichten
• Druckbereich: 200–400 PSI
• Temperaturbereich: -51 °C bis 135 °C (-60 °F bis 275 °F)
• Am besten geeignet für: Chemischer Transfer, Anwendungen in Lebensmittelqualität
• Vorteile: Chemikalienbeständig, nicht kontaminierend

4. Verbund-/materialspezifische Schläuche

• Spezialtypen:
  • Chemikalienbeständige Schläuche (PTFE-Auskleidung)
  • Abriebfeste Schläuche (extra dicke Wände)
  • Lebensmitteltaugliche Schläuche (FDA-zugelassene Materialien)
• Druckbereich: Variiert je nach Konstruktion (150–600 PSI)
• Temperaturbereich: Variiert je nach Material

Anwendungen von Entladungsschläuchen

Auswahlhilfe für Auslassschläuche

1. Überlegungen zur Materialkompatibilität

• Wasser: Standardgummi oder PVC
• Öle/Kraftstoffe: Ölbeständige Gummimischungen
• Säuren/Laugen: PTFE oder Spezialkautschuk
• Schleifschlämme: Extra dickes Gummi mit verschleißfester Beschichtung

2. Größen- und Durchflussanforderungen

• Leitfaden zur Auswahl des Durchmessers:
  • 1–2 Zoll für Anwendungen mit geringem Volumen
  • 3–6 Zoll für mäßigen Durchfluss
  • 8 Zoll für die Übertragung großer Mengen
• Durchflussrate: Passen Sie die Schlauchgröße an die Pumpenkapazität an

3. Druck- und Temperaturfaktoren

• Arbeitsdruck: Überschreiten Sie den Systemdruck stets um 25 %.
• Berstdruck: Mindestens 4x Arbeitsdruck
• Temperatur: Stellen Sie sicher, dass die Schlauchleistung mit der Flüssigkeitstemperatur übereinstimmt

4. Verstärkungsbedarf

• Standardzoll: Einzelne Stoffschicht (150 PSI)
• Schwerlast: Mehrere Stoffschichten (300 PSI)
• Extra schwere Beanspruchung: Stahldrahtverstärkung (400 PSI)

5. Flexibilität vs. Steifigkeit

• Hohe Flexibilität: Erforderlich für den Transport von Geräten
• Steifere Schläuche: Besser für Hochdruckanwendungen

6. Verbindungen beenden

• Häufige Typen:
  • Camlock-Beschläge
  • NPT-Gewindeenden
  • Flanschverbindungen
• Auswahltipp: Passend zur vorhandenen Ausstattung

Leistungsvergleichstabelle

Besondere Überlegungen

• Statische Leitfähigkeit: Erforderlich für brennbare Flüssigkeiten
• UV-Beständigkeit: Wichtig für den Außenbereich
• Biegeradius: Minimale Krümmung vor Durchflussbeschränkung
• Einhaltung gesetzlicher Vorschriften: NSF, FDA oder andere Industriestandards

3. Hauptmerkmale hochwertiger Entladungsschläuche

1. Druckleistungsspezifikationen

• Arbeitsdruckbewertung:
  • Standardbetrieb: 150–250 PSI
  • Schwer duty: 250-400 PSI
  • Industriequalität: 400–600 PSI
• Berstdruck-Sicherheitsmarge:
  • Mindestens 4:1 Sicherheitsverhältnis (Berstdruck vs. Arbeitsdruck)
  • Beispiel: Ein 300-PSI-Schlauch sollte eine Berstfestigkeit von 1200 PSI haben

2. Faktoren der Materialhaltbarkeit

3. Verstärkungskonstruktion

• Standardverstärkungen:
  • Einzelne Textillage (150–200 PSI)
  • Doppelte Textillagen (200–300 PSI)
  • Stahldrahtspirale (300–600 PSI)
• Verstärkungsvergleich:
  • Stoff: Höhere Flexibilität, geringeres Gewicht
  • Draht: Höhere Druckkapazität, Knickfestigkeit

4. Temperaturtoleranzbereiche

5. Merkmale der Durchflusseffizienz

• Glattes Bohrungsdesign:
  • Minimaler Reibungsverlust (gemessen in PSI Abfall pro 100 Fuß)
  • Typische Werte: 2–5 PSI Abfall bei Nenndurchfluss
• Konsistenz des Innendurchmessers:
  • Toleranz: ±3 % der Nenngröße
  • Verhindert Durchflussbehinderungen an Kurven

6. Sicherheitszertifizierungen

• Kritische Zertifizierungen:
  • NSF/ANSI 61 für Trinkwasser
  • FDA 21 CFR für Lebensmittelkontakt
  • ATEX für explosionsgefährdete Umgebungen
  • UL-Zulassung für Feuerbeständigkeit

7. Vergleich der physikalischen Eigenschaften

8. Besondere Leistungsmerkmale

• Statisch ableitend: Oberflächenwiderstand <10^5 Ohm (für brennbare Flüssigkeiten)
• Antimikrobiell: Für Lebensmittel-/pharmazeutische Anwendungen
• Nicht markierend: Wichtig für Reinraumumgebungen
• Schwimmfähigkeit: Schaumstoffkern für Marineanwendungen

9. Standards für Dauertests

• Flex Cycle-Bewertung: Mindestens 50.000 Zyklen (ASTM D380)
• Impulstest: 100.000 Druckzyklen (SAE J343)
• Abriebprüfung: Mindestens 500 Zyklen (ISO 6945)

4. Wartungs- und Sicherheitstipps für Auslassschläuche

1. Richtlinien zur ordnungsgemäßen Lagerung

• Ideale Lagerbedingungen:
  • Temperatur: 32°F to 100°F (0°C to 38°C)
  • Luftfeuchtigkeit: Unter 65 % relative Luftfeuchtigkeit
  • Vermeiden Sie direkte Sonneneinstrahlung (UV-Abbau)
• Lagerposition:
  • Flach hinlegen oder vertikal aufhängen
  • Niemals mit Knicken oder scharfen Biegungen lagern
  • Mindestbiegeradius: 10x Schlauchdurchmesser

2. Checkliste für die Routineinspektion

3. Reinigungsverfahren nach Anwendung

• Wasser/Abwasser: Mit klarem Wasser bei 1,5-fachem Arbeitsdruck spülen
• Chemischer Transfer: Dreifachspülung mit verträglichem Lösungsmittel
• Öl/Kraftstoff: Mit Reinigungslösung spülen (pH 7-9)
• Schlamm/Feststoffe: Mechanische Bürsten-Luftstrahlreinigung

4. Drucktestprotokoll

• Häufigkeit: Vierteljährlich bei Dauergebrauch
• Testmethode: Hydrostatischer Test bei 1,5-fachem Arbeitsdruck
• Dauer: Mindestens 30 Minuten
• Akzeptanzkriterien: <2 % Druckabfall, keine sichtbaren Lecks

5. Parameter für den sicheren Umgang

6. Operative Best Practices

• Installation:
  • Halten Sie einen Biegeradius von mindestens dem 5-fachen Durchmesser ein
  • Verwenden Sie alle 3 bis 5 Fuß geeignete Stützen
• Betrieb:
  • Vermeiden Sie plötzliche Druckstöße (>10 % PSI/Sek.)
  • Maximale Strömungsgeschwindigkeit: 20 Fuß/Sek. für Flüssigkeiten
• Herunterfahren:
  • Allmählicher Druckabbau
  • Vor der Lagerung vollständig entleeren

7. Besondere Überlegungen für Jiangsu Jinluo-Produkte

Gegeben Jiangsu Jinluo New Material Technology Co., Ltd Als Spezialisierung auf Polyurethan- und Industrieschläuche (Durchmesser 2–16 Zoll) beachten Sie bitte die folgenden spezifischen Wartungsaspekte:

• Polyurethanschläuche:
  • Erhöhte chemische Beständigkeit, aber starke Säuren vermeiden
  • Hervorragende Abriebfestigkeit (50 % besser als Standardgummi)
  • Haltbarkeit: 5 Jahre (unbenutzt unter ordnungsgemäßen Bedingungen)
• Schläuche mit großem Durchmesser (8–16 Zoll):
  • Erfordern spezielle Reinigungsgeräte
  • Benötigen Sie verstärkte Stützstrukturen
  • Inspektionshäufigkeit: Monatlich bei Dauereinsatz

8. Techniken zur Lebensverlängerung

• Rotationssystem: Wechseln Sie bei stark beanspruchten Anwendungen mehrere Schläuche ab
• Schutzschlauch: An den Kontaktstellen Abriebschutz anbringen
• Wartung der Endarmatur: Jährliche Gewindeschmierung/-inspektion
• Druckwechsel: Den Druck schrittweise erhöhen/verringern

9. Entsorgung und Recycling

• Anzeichen für das Lebensende:
  • Rissausbreitung >30 % Länge
  • Druckabfall >25 %
  • Bleibende Verformung >5 % Durchmesser
• Umweltkonformität:
  • Getrennt nach Materialtyp (Gummi/PVC/TPU)
  • Befolgen Sie die örtlichen Vorschriften zur Entsorgung von Industrieschläuchen

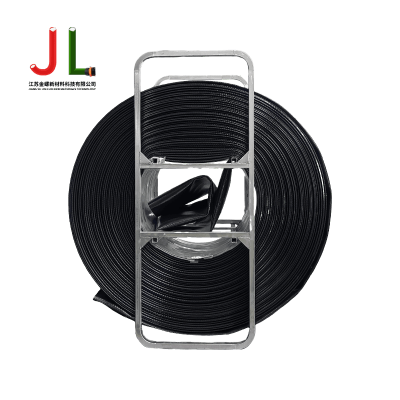

Jinluo Hochleistungs-Polyurethan-Druckschlauch – flexibler, verstärkter TPU-Flachschlauch
