Ist ein TPU-Flachschlauch die optimale Wahl für Ihren Flüssigkeitstransfer?

Im Bereich der industriellen Flüssigkeitsübertragung wirkt sich die Auswahl eines Abflussschlauchs direkt auf die betriebliche Effizienz, Sicherheit und Gesamtbetriebskosten aus. Während PVC und Gummi traditionell den Markt dominieren, TPU-Flachschlauch Hat sich als leistungsstarke Alternative herausgestellt, insbesondere für anspruchsvolle Anwendungen mit Kohlenwasserstoffen, Abrieb und extremen Temperaturen. Dieser Artikel bietet eine Analyse auf Ingenieursniveau von TPU-Flachschläuchen und untersucht seine Materialeigenschaften, seine chemische Beständigkeit, seine Druckstufen und seine Eignung für spezielle Aufgaben wie den Öltransport.

TPU vs. PVC-Flachschlauch: Eine vergleichende Materialanalyse

Auswahl zwischen TPU vs. PVC-Flachschlauch erfordert ein detailliertes Verständnis der Polymerwissenschaft und der Anwendungsanforderungen. PVC-Schläuche (Polyvinylchlorid) werden extern weichgemacht, um Flexibilität zu erreichen, was jedoch auf Kosten der Langzeitstabilität geht. Im Gegensatz dazu ist TPU (Thermoplastisches Polyurethan) eine Elastomerlegierung, die die Elastizität von Gummi mit der Zähigkeit von Kunststoff kombiniert. Die „extrudierte Through-the-Weave“-Konstruktionsmethode, bei der TPU eine hochfeste Polyesterverstärkung einkapselt, schafft eine homogene Struktur ohne Klebstoffe und eliminiert das Risiko einer Delaminierung.

Leistungsmatrix: TPU vs. PVC vs. Gummi

Um die Unterschiede zu quantifizieren, vergleicht die folgende Tabelle wichtige technische Parameter der drei gängigen Materialien, die bei der Konstruktion von Flachschläuchen verwendet werden.

Die Daten bestätigen, dass PVC zwar nach wie vor eine kostengünstige Option für die allgemeine Bewässerung ist, TPU-Flachschlauch rechtfertigt seine höheren Anschaffungskosten durch eine längere Lebensdauer in abrasiven und chemisch aggressiven Umgebungen.

Chemikalienbeständigkeit von TPU-Flachschläuchen: Ein detaillierter Überblick

Für Beschaffungsingenieure ist die TPU-Flachschlauch, chemische Beständigkeit Profil ist ein entscheidender Faktor. Die Widerstandsfähigkeit von TPU beruht auf seiner Molekularstruktur, die für eine Inertheit gegenüber einer Vielzahl von Substanzen sorgt, ohne dass wandernde Weichmacher verwendet werden, die Flüssigkeiten verunreinigen können.

Kompatibilität mit Industrieflüssigkeiten

TPU ist von Natur aus beständig gegen aliphatische Kohlenwasserstoffe, Schmieröle und Fette. Es funktioniert auch gut mit Brackwasser, Meerwasser und verdünnten Säuren und Laugen. Es ist jedoch nicht für stark polare Lösungsmittel, Ester oder Ketone geeignet. Nachfolgend finden Sie eine Kompatibilitätsanleitung basierend auf technischen Datenblättern:

• Kohlenwasserstoffe (Diesel, Kerosin, Rohöl): Ausgezeichnet. Die Schlauchauskleidung behält auch bei längerem Kontakt ihre Zugfestigkeit (mindestens 5.800 psi oder 40 MPa).
• Bohrschlämme und Zementschlämme: Ausgezeichnete Abriebfestigkeit verhindert innere Erosion.
• Trinkwasser: Bestimmte TPU-Verbindungen sind NSF/ANSI 61-zertifiziert und stellen sicher, dass kein Geschmack oder Geruch an das Trinkwasser abgegeben wird.
• Landwirtschaftliche Düngemittel (Gülle): Ausgezeichnet; Der glatte TPU-Schlauch ermöglicht ein einfaches Abwaschen und verhindert die Bildung von Rückständen.

Chemische Beständigkeit: Temperatur- und Konzentrationsfaktoren

Die chemische Beständigkeit von TPU ist nicht absolut; Es ist eine Funktion der Temperatur und der chemischen Konzentration. Bei erhöhten Temperaturen beschleunigt sich die Geschwindigkeit des chemischen Angriffs. Für den Dauerbetrieb liegt der Standardgebrauchstemperaturbereich bei -50 °C bis 65 °C, wobei Spitzenwerte bis zu 80 °C zulässig sind. Für Anwendungen, die eine Beständigkeit gegen konzentrierte Säuren bei hohen Temperaturen erfordern, sind möglicherweise spezielle TPU-Versionen oder alternative Materialien erforderlich. Hersteller können auf Anfrage spezielle Chemikalienbeständigkeitstabellen für speziell bereitgestellte Anwendungen erstellen.

Druckbewertung von TPU-Flachschläuchen: Konstruktion der Sicherheitsmarge

Das verstehen Druckstufe des TPU-Flachschlauchs ist für das Systemdesign und die Einhaltung der Sicherheitsvorschriften von entscheidender Bedeutung. Der Druck wird durch zwei Werte definiert: Arbeitsdruck (maximaler Druck während des normalen Betriebs) und Berstdruck (der Punkt, an dem der Schlauch katastrophal versagt).

Arbeitsdruck vs. Berstdruck: Der Sicherheitsfaktor

Industriestandards schreiben einen Sicherheitsfaktor vor, normalerweise 3:1 oder 4:1 zwischen Berst- und Arbeitsdruck. Beispielsweise sollte ein Schlauch mit einem Arbeitsdruck von 300 psi einen Mindestberstdruck von 900 psi haben. Dies führt zu Druckspitzen, Stößen und mechanischen Belastungen während des Betriebs.

Druckbewertung nach Durchmesser und Wandstärke

Die Druckstufen stehen im umgekehrten Verhältnis zum Durchmesser. Aufgrund der Ringspannungsformel kann ein 2-Zoll-Schlauch deutlich höhere Drücke aushalten als ein 16-Zoll-Schlauch. Die folgende Tabelle fasst Daten mehrerer Hersteller zusammen, um typische Druckbereiche aufzuzeigen.

Es ist wichtig zu beachten, dass die endgültige Druckstufe der Baugruppe von der Komponente mit der günstigsten Nennleistung bestimmt wird, bei der es sich häufig um die Kupplung handelt. Schaftkupplungen aus Edelstahl (z. B. 316 SS) werden zur Gewährleistung der Hochdruckintegrität in korrosiven Umgebungen empfohlen.

Leichter TPU-Flachschlauch: Logistische und betriebliche Vorteile

Die Nachfrage nach Leichter TPU-Flachschlauch wird durch die Notwendigkeit eines schnellen Einsatzes und einer geringeren Ermüdung der Besatzung vorangetrieben. In Notfallszenarien wie der Brandbekämpfung in freiem Gelände oder dem Hochwasserschutz kommt es auf jedes Kilogramm an.

Quantifizierung des Gewichtsvorteils

Ein standardmäßiger 6-Zoll-Gummisaugschlauch kann mehr als 5–6 kg/m (3,3–4,0 lbs/ft) wiegen. Im Gegensatz dazu ein 6-Zoll Leichter TPU-Flachschlauch wiegt etwa 2,48 kg/m (1,66 lbs/ft). Bei einer Länge von 200 Metern (660 ft) bedeutet dies eine Gewichtsersparnis von über 500 kg (1100 lbs). Diese Reduzierung ermöglicht:

• Schnelleres Ein- und Auspacken: Geringeres Spulenvolumen und -gewicht reduzieren die Belastung des Personals.
• Reduzierte Transportkosten: Pro LKW oder Helikopter kann mehr Schlauch geladen werden.
• Vereinfachte Handhabung: Kann von einem fahrenden Fahrzeug aus oder von einem kleinen Team eingesetzt werden.

Die „Flachlage“-Eigenschaft, bei der der Schlauch beim Entleeren vollständig flach wird, bedeutet auch einen geringeren Platzbedarf bei der Lagerung und ermöglicht eine einfachere Reinigung und Wartung.

TPU-Flachschlauch für die Ölförderung: Design- und Sicherheitsprotokolle

Benutzen TPU-Flachschlauch zur Ölförderung erfordert spezielle Konstruktionsmerkmale, um die mit brennbaren Flüssigkeiten und statischer Elektrizität verbundenen Risiken zu mindern. Standard-TPU-Schläuche sind ölbeständig, Offshore- und Raffinerieanwendungen erfordern jedoch eine erhöhte Sicherheit.

Antistatische Konstruktion und Verklebung

Wenn Kohlenwasserstoffe mit hoher Geschwindigkeit durch einen Schlauch fließen, baut sich statische Elektrizität auf. Bei Nichtableitung kann eine statische Entladung Dämpfe entzünden. Hochleistungsschläuche für TPU-Flachschlauch zur Ölübertragung Erdungsmechanismen integrieren. Beispielsweise verfügen sie über spezielle Offshore-Schläuche über zwei gekapselte Erdungsdrähte aus Kupfer im Schlauchkörper, die über die gesamte Länge verlaufen.

Diese Drähte müssen elektrisch mit den leitenden Verbindungen (z. B. solchen aus Sphäroguss oder Edelstahl) und dann mit einer echten Erdung verbunden werden. Der Widerstand eines solchen Systems ist so konstruiert, dass er deutlich unter dem von Militärstandards wie MIL-PRF-370K geforderten Schwellenwert von 1,5 Ohm/ft (4,9 Ohm/m) liegt.

Mechanische Robustheit für den Kohlenwasserstofftransfer

Über die statische Ableitung hinaus erfordern Schläuche für den Öltransport eine hohe Zugfestigkeit, um den Zugkräften bei Schiff-zu-Land- oder Schiff-zu-Schiff-Operationen standzuhalten. Die kreisförmig gewebte Verstärkung bietet Zugfestigkeitswerte von bis zu 80.000 lbs (für einen 16-Zoll-Schlauch) und stellt sicher, dass sich der Schlauch nicht unter seinem eigenen Gewicht oder durch Schiffsdrift löst. Die TPU-Hülle sorgt außerdem für die nötige Beständigkeit gegen Bunkertreibstoff, Düsentreibstoff und Rohöl und verhindert ein Anschwellen oder Erweichen der Außenschicht.

Fazit: Spezifizierung eines TPU-Flachschlauchs für kritische Einsätze

Die technischen Vorteile von TPU-Flachschlauch Sind klar: Im Vergleich zu herkömmlichen Gummi- oder PVC-Schläuchen bietet er eine überlegene Abriebfestigkeit, ein breites chemisches Kompatibilitätsfenster und ein hohes Verhältnis von Festigkeit zu Gewicht. Überprüfen Sie die Spezifikation Ihres Projekts wie folgt:

• Bei Anwendungen mit Kohlenwasserstoffen sind Schläuche mit Vorrang zu verwenden TPU-Flachschlauch, chemische Beständigkeit Validierung und obligatorische antistatische Verkabelung.
• Für die Entwässerung oder Bewässerung in unebenem Gelände gilt die Haltbarkeit Leichter TPU-Flachschlauch reduzierte Austauschzyklen.
• Überprüfen Sie immer die Druckstufe des TPU-Flachschlauchs gegen den maximalen dynamischen Druck Ihres Systems, einschließlich Druckstößen.
• Beim Vergleich TPU vs. PVC-Flachschlauch Berücksichtigen Sie die gesamten Lebenszykluskosten, nicht nur den anfänglichen Kaufpreis, und berücksichtigen Sie dabei die Langlebigkeit und den geringeren Wartungsaufwand.

Für spezielle Anwendungen wie z TPU-Flachschlauch zur Ölübertragung Bestehen Sie auf einer Dokumentation, die bestätigt, dass der Schlauch den Industriestandards für Leitfähigkeit und Flüssigkeitskompatibilität entspricht. Durch die Abstimmung der Materialwissenschaft auf die Anwendung können Ingenieure sichere, effiziente und kostengünstige Flüssigkeitstransfervorgänge gewährleisten.

Häufig gestellte Fragen (FAQ)

1. Kann der TPU-Flachschlauch zum kontinuierlichen Pumpen von Dieselkraftstoff verwendet werden?

Ja, TPU ist von Natur aus beständig gegen Diesel und andere aliphatische Kohlenwasserstoffe. Für kontinuierliches Pumpen, insbesondere in Meeres- oder Offshore-Umgebungen, ist jedoch ein Schlauch erforderlich, der speziell mit antistatischen Drähten und leitfähigen Kupplungen ausgestattet ist, um elektrostatische Entladungen zu verhindern.

2. Wie ist die Flexibilität von TPU im Vergleich zu Gummi bei -40 °C?

TPU behält seine hervorragende Flexibilität bis zu -50 °C bei, ohne dass Weichmacher verwendet werden, die migrieren können. Gummimischungen können auch bei niedrigen Temperaturen funktionieren, erfordern jedoch möglicherweise spezielle (und teurere) Formulierungen. TPU weist im Allgemeinen eine gleichmäßigere Leistung bei niedrigen Temperaturen auf.

3. Was ist die maximale Dauerbetriebstemperatur für einen TPU-Flachschlauch?

Die standardmäßige maximale Dauerbetriebstemperatur beträgt 65 °C (150 °F). Kurzfristige Spitzentemperaturen von bis zu 80 °C (175 °F) sind zulässig, eine längere Einwirkung dieser Obergrenze verringert jedoch die Lebensdauer des Schlauchs.

4. Ist der TPU-Flachschlauch trinkwassersicher?

Ja, aber nur, wenn der Schlauch speziell nach NSF/ANSI 61 oder gleichwertigen Standards zertifiziert ist. Nicht alle TPU-Compounds sind lebensmittelecht; Einige enthalten Zusätze, die nicht für Trinkwasser geeignet sind. Überprüfen Sie immer die Zertifizierung.

5. Was verursacht das „Schlängeln“ eines flachliegenden Schlauchs und verhindert TPU-Dies?

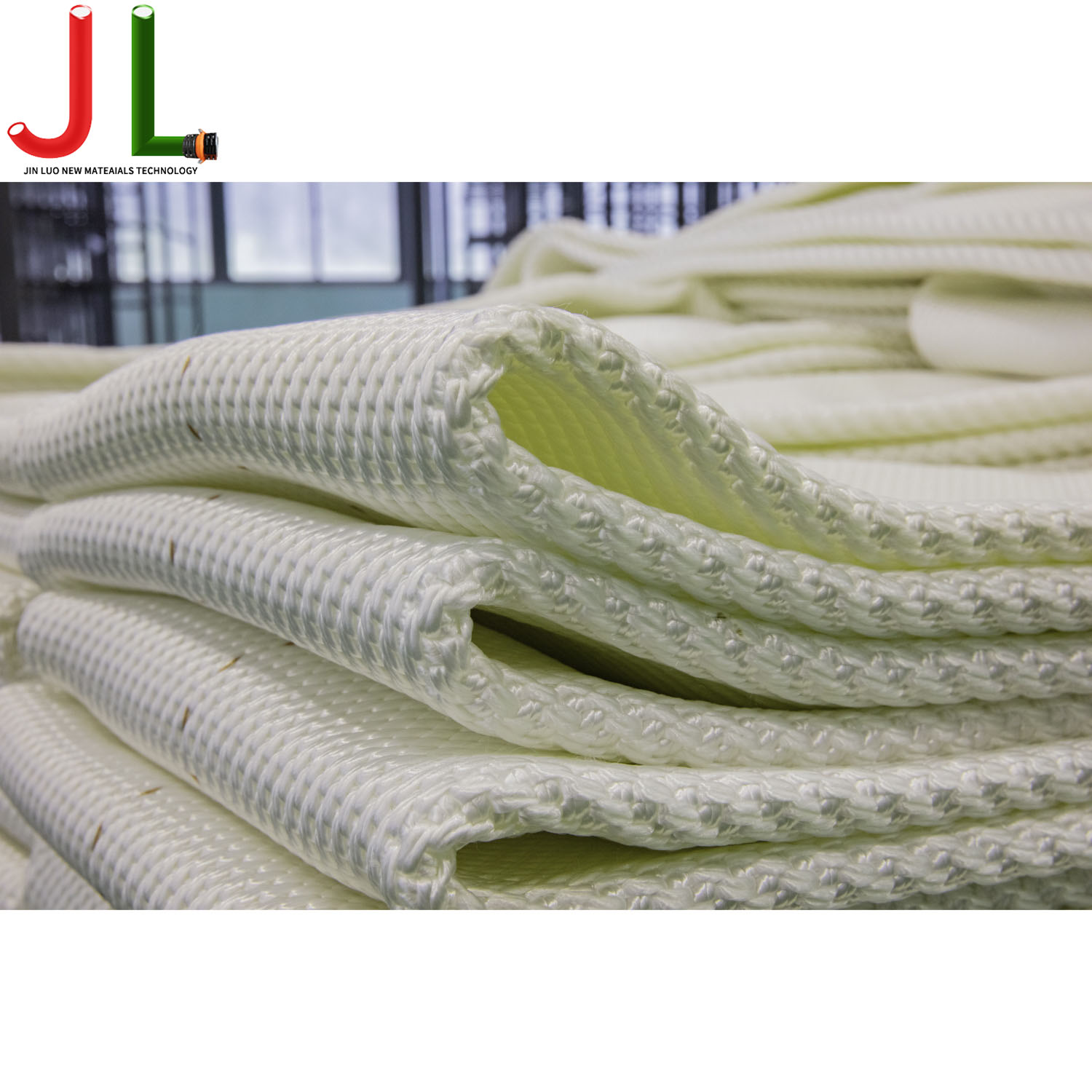

„Schlängeln“ oder seitliche Instabilität unter Druck wird durch eine übermäßige Dehnung der Bewehrung verursacht. Hochwertige TPU-Schläuche verwenden kreisförmig gewebte Polyestergarne, die die Dehnung auf weniger als 2 % begrenzen, was ein Verdrehen und Längeln des Schlauchs verhindert und einen stabilen Durchfluss und geringeren Verschleiß gewährleistet.

Referenzen

1. TIPSA. (2025). Oroflex Terrain – Flachauslaufschlauch aus extrudiertem TPU mit hohem Durchfluss. Tipsa.com
2. Sonnenhose. (2025). Layflat-Schläuche entschlüsselt: Warum PVC, Gummi und TPU unterschiedliche Anforderungen erfüllen. sunhose.com
3. TIPSA. (o.J.). OROFLEX OFFSHORE – Extrem robuster, extrudierter TPU-Flachschlauch für Kraftstoff- und Ölableitung. DirectIndustry
4. Orientflex. (o.J.). TPU-Layflat-Schlauch. orientrubber.com
5. ZYfire Hose Corporation. (o.J.). Zyfire Layflat 12" 200 Psi Arbeitsdruck TPU Layflat Schlauch. madeinchina.com
6. cnhoseflex.com. (2023). TPU-Layflat-Schlauch – Technische Daten. cnhoseflex.com
7. cnhoseflex.com. (2024). Übersicht über Layflat-Schlauchmaterialien: Vor- und Nachteile von PVC, PE und TPU. cnhoseflex.com
8. Hitechcorp. (2020). TPU-Layflat-Schlauch – Technische Daten. hitechcorp.com.vn
9. John M. Ellsworth. (o.J.). Kuriyama OFAQ 6 Zoll Polyurethan-Layflat-Trinkwasser-Ablaufschlauch. jmesales.com
