Was ist ein Layflat-Schlauch und benötigen Sie einen?

Unabhängig davon, ob Sie ein großes Bewässerungsprojekt leiten, den Notfalleinsatz bei Überschwemmungen koordinieren oder Flüssigkeitstransferlösungen für Öl- und Gasbetriebe beschaffen, ist die Auswahl des richtigen Schlauchs eine entscheidende technische Entscheidung. Layflat-Schlauch hat sich in Dutzenden von Branchen zur bevorzugten Lösung entwickelt – geschätzt für seine hohe Drucktoleranz, kompakte Lagerung, schnelle Bereitstellung und lange Betriebslebensdauer. Stirbs umfassender Leitfaden deckt alles ab, was Beschaffungsmanager, Ingenieure und Großhandelseinkäufer wissen müssen, bevor sie ein Produkt spezifizieren oder kaufen Flachschlauch .

1. Layflat-Schläuche verstehen

Was unterscheidet einen Layflat-Schlauch von einem Gartenschlauch?

Auf den ersten Blick ist die Unterscheidung zwischen a Flachschlauch und ein herkömmlicher Gartenschlauch mögen oberflächlich erscheinen, aber die technischen Unterschiede sind tiefgreifend und wirken sich direkt auf Leistung, Sicherheit und Gesamtbetriebskosten in industriellen Umgebungen aus.

A Flachschlauch Es ist speziell so konstruiert, dass es völlig flach liegt, wenn es nicht unter Druck steht, sodass es auf flachen Rollen gerollt, in kompakten Räumen gelagert und schnell über große Entfernungen eingesetzt werden kann. Stirbse Flachkollaps-Eigenschaft wird durch einen gewebten textilen Verstärkungsmantel – typisches Polyester oder Nylon – erreicht, der mit einem Innenrohr aus Materialien wie PVC, TPU (thermoplastisches Polyurethan) oder NBR-Gummi verbunden ist. Unter dem Innendruck erstreckt sich der Schlauch zu einem runden Querschnitt aus, der große Durchflussmengen aufnehmen kann.

Ein Gartenschlauch behält jedoch aufgrund seiner starren Wandkonstruktion stets ein rundes Profil. Obwohl es für die Wasserversorgung im Haushalt bei niedrigem Druck (normalerweise unter 60 PSI) geeignet ist, ist es strukturell ungeeignet für die Übertragung großer Flüssigkeitsmengen, abrasiver Medien oder den längeren Einsatz im Freien unter UV-Einstrahlung und mechanischer Beanspruchung.

Stirb folgende Tabelle fasst die wichtigsten technischen Unterschiede zwischen einem zusammen Flachschlauch vs. Gartenschlauch :

Für jede B2B-Anwendung, bei der die Durchflussraten 200 Liter pro Minute überschreiten, der Betriebsdruck 80 PSI überschreitet oder die Einsatzentfernungen 30 Meter überschreiten, a Flachschlauch ist die technische richtige Wahl. Stirb Verwendung eines Gartenschlauchs ist unter diesen Bedingungen nicht nur ineffizient, sondern stellt auch ein Sicherheitsrisiko dar.

So funktioniert der Layflat-Schlauchdruck (PSI) – was Sie vor dem Kauf wissen müssen

Verständnis Druckstufe Flachschlauch psi ist für ein sicheres und effizientes Systemdesign unerlässlich. Bei den Druckwerten für Layflat-Schläuche handelt es sich um drei kritische Werte, die Käufer und Ingenieure klar unterscheiden müssen.

• Arbeitsdruck (WP): Der maximale Dauerbetriebsdruck, den der Schlauch ohne Leistungseinbußen halten soll. Stirbs ist der am häufigsten in Produktspezifikationen genannte Wert.
• Berstdruck (BP): Der Druck, bei dem ein katastrophaler Schlauchausfall auftritt. Industriestandards erfordern unbedingt ein Verhältnis des Berstdrucks von mindestens 3:1 oder 4:1 zum Arbeitsdruck (Sicherheitsfaktor).
• Prüfdruck: Der bei der Qualitätskontrolle ausgeübte Druck beträgt normalerweise das 1,5- bis 2-fache des Arbeitsdrucks, um die strukturelle Integrität vor dem Versand zu überprüfen.

Stirb Druckstufe Flachschlauch psi wird im Wesentlichen durch die folgenden technischen Variablen bestimmt:

• Jackenmaterial und Webdichte: Polyester mit höherem Denier und engeren Webmustern erhöht die Berstfestigkeit.
• Innenrohrmischung: Mit TPU ausgekleidete Schläuche übertreffen PVC sowohl hinsichtlich der Drucktoleranz als auch der Chemikalienbeständigkeit.

Kritischer Beschaffungshinweis: Fordern Sie stets die zertifizierte Prüfdruckdokumentation und das Sicherheitsfaktorverhältnis von Ihren Lieferanten an. Schläuche, die in der Nähe des maximalen Arbeitsdrucks ohne überprüfte Sicherheitsmarge betrieben werden, stellen im Feldeinsatz eine besondere Gefahr dar.

2. Auswahl des richtigen Layflat-Schlauchs

4-Zoll-Ablaufschlauch: Wenn es auf die Größe ankommt

Stirb Flachschlauch 4 Zoll Auslaufschlauch Stirb Spezifikation stellt einen der am weitesten verbreiteten Durchmesser im industriellen Flüssigkeitstransfer dar und bietet ein praktisches Gleichgewicht zwischen Durchflusskapazität, Gewicht, Tragbarkeit und Systemkompatibilität.

Durchflusskapazität für a 4-Zoll-Ablaufschlauch kann bei Standard-Pumpenbetriebsdrücken 1.500 bis 2.500 Liter pro Minute erreichen und eignet sich daher gut für Entwässerungsvorgänge, Bypass-Pumpen, landwirtschaftliche Bewässerungsleitungen und temporäre Feuerlöschversorgungsleitungen.

Wichtige Überlegungen zur Dimensionierung für Ingenieure und Beschaffungsteams:

• Strömungsgeschwindigkeit: Halten Sie die Flüssigkeitsgeschwindigkeit zwischen 1,5 und 3,0 m/s, um Reibungsverluste zu minimieren und Sedimentablagerungen bei Schlammanwendungen zu verhindern. Bei 2 m/s liefert ein 4-Zoll-Schlauch etwa 1.520 l/min.
• Reibungsverlust: Bei einem 100 Meter langen 4-Zoll-Layflat-Schlauch, der Wasser mit einer Geschwindigkeit von 2 m/s transportiert, ist mit einem Druckabfall von etwa 0,8–1,2 bar zu rechnen. Dies muss bei der Pumpenauswahl berücksichtigt werden.
• Gewicht pro Meter: Ein standardmäßiger 4-Zoll-Layflat-Schlauch aus PVC wiegt etwa 0,9–1,2 kg/m. Eine 100-m-Rolle wiegt 90–120 kg – planen Sie die mechanische Handhabung ein.
• Kopplungskompatibilität: 4" BSP, Camlock (Typ C/E) oder Storz-Kupplungen sind die Standardoptionen. Lassen Sie sich vor der Bestellung von Ihrem Pumpenhersteller über die Endanschlussstandards informieren.

Layflat-Schlauch für Wassertransferpumpe: Passender Schlauch zu Pumpenspezifikationen

Auswählen eines Flachschlauch für Wassertransferpumpe Anwendungen erfordern eine sorgfältige Abstimmung zwischen Pumpenleistungskurven und Schlauchhydraulikeigenschaften. Ein Missverhältnis zwischen Pumpenleistung und Schlauchspezifikation ist eine der Hauptursachen für vorzeitigen Schlauchausfall, Kavitation und Systemineffizienz.

Stirb folgenden Parameter müssen bei der Angabe von a mit einem Querverweis versehen werden Flachschlauch für Wassertransferpumpe Systeme:

• Maximaler Förderdruck: Der Arbeitsdruck des Schlauchs muss den maximalen Förderdruck der Pumpe um einen Mindestsicherheitsfaktor von 1,5x überschreiten. Für Pumpen mit einer Nennleistung von 6 bar müssen Schläuche mit einem Arbeitsdruck von mindestens 9 bar (130 PSI) angegeben werden.
• Durchflussmenge (Q): Passen Sie den Innendurchmesser des Schlauchs an die Nennförderleistung der Pumpe an. Unterdimensionierte Schläuche erhöhen die Geschwindigkeit, verstärken Reibungsverluste und beschleunigen den Innenrohrverschleiß.
• Einlass- vs. Auslassanwendung: Layflat-Schläuche sind nur für Überdruck (Entladung) ausgelegt. Für saugseitige (Unterdruck-)Anwendungen sind sie aufgrund ihrer Kollapsbauweise konstruktiv nicht geeignet. Verwenden Sie auf der Einlassseite verstärkte Saugschläuche oder starre Rohre.
• Überspannungsmanagement: Beim Anlauf einer Kreiselpumpe entstehen Druckstöße bis zum 2-fachen Dauerdruck. Geben Sie Schläuche an, die für die Bewältigung von Druckstößen ausgelegt sind, insbesondere in Systemen mit schnell wirkenden Ventilen.

Spezifikationsmatrix von Pumpe zu Schlauch:

Schlüsselmaterialien – PVC- oder Polyurethan-Layflat-Schlauch

Stirb Materialauswahl ist die wichtigste Spezifikationsentscheidung bei der Beschaffung eines Flachschlauch . Die beiden vorherrschenden Materialien – PVC (Polyvinylchlorid) und TPU/Polyurethan – bieten grundlegend unterschiedliche Leistungsprofile, die für unterschiedliche Betriebsumgebungen geeignet sind.

Während PVC-Schläuche nach wie vor der kosteneffiziente Standard für die Wasserbewässerung und allgemeine Transferzwecke sind, bieten Polyurethanschläuche eine überlegene Leistung bei anspruchsvollen Anwendungen wie Abrieb, extremen Temperaturen, chemischer Belastung und Hochdruck-Fracturing-Vorgängen.

3. Installation, Ausstattung und Wartung

Layflat-Schlauchreparaturarmaturen und -kupplungen: Ein praktischer Leitfaden

Richtige Auswahl und Installation von Flachschlauch-Reparaturarmaturen und -Kupplungen ist ebenso wichtig wie die Schlauchspezifikation selbst. Kupplungsfehler sind die häufigste Ursache für Undichtigkeiten, Druckverluste und ungeplante Ausfallzeiten in Layflat-Schlauchsystemen. Ingenieure und Außendiensttechniker müssen die mechanischen Prinzipien jedes Kupplungstyps verstehen, um fundierte Entscheidungen treffen zu können.

Stirb am häufigsten verwendeten Kupplungssysteme mit Flachschlauch-Reparaturarmaturen und -Kupplungen umfassen:

• Camlock-Kupplungen (Cam & Groove): Das am weitesten verbreitete Schnellverbindungssystem für industrielle Layflat-Schläuche. Erhältlich in Aluminium, Edelstahl und Polypropylen. Je nach Material für einen Druck von 150–250 PSI ausgelegt. Typ C (männlich) und Typ E (weiblich) sind Standard für Schlauch-Pumpen-Verbindungen. Die Installation erfordert kein Werkzeug – Nockenarme verriegeln die Kupplung mit einer Vierteldrehung.
• Storz-Kupplungen: Symmetrische, geschlechtslose Kupplungen, die häufig bei der Brandbekämpfung und der kommunalen Wasserversorgung eingesetzt werden. Verbinden Sie es mit einer einzigen Drehung um 22,5°. Ausgelegt für 16 bar. Erhältlich in den Größen 2" bis 6". Bevorzugt für Notfalleinsätze, bei denen eine schnelle Verbindung unter Druck erforderlich ist.
• BSP-/NPT-Gewindeanschlüsse: Standard-Gewindeanschlüsse für permanente oder semipermanente Installationen. BSP (British Standard Pipe) ist auf den europäischen und asiatischen Märkten vorherrschend; NPT (National Pipe Thread) ist in Nordamerika Standard. Erfordern Gewindedichtmittel (PTFE-Band oder anaerobe Verbindung) und sind nicht für häufige Verbindungs-/Trennzyklen geeignet.
• Bauer-Kupplungen: Halbschalenkupplungssystem ausgelegt bis 10 bar. Weit verbreitet in Bergbau-Entwässerungs- und landwirtschaftlichen Bewässerungssystemen. Schneller zu verbinden als Gewindeanschlüsse, aber langsamer als Camlock.
• Reparaturbeschläge für interne Erweiterung: Wird für die Reparatur beschädigter Schlauchabschnitte vor Ort verwendet. Ein mit Widerhaken oder Rillen versehener Innendorn wird in die Schlauchbohrung eingeführt und mit Außenklemmen oder einer Quetschhülse gesichert. Kritische Spezifikation: Der Innenaußendurchmesser des Fittings muss innerhalb von ±0,5 mm mit dem Schlauchinnendurchmesser übereinstimmen, um eine leckagefreie Abdichtung unter Druck zu gewährleisten.

Leitfaden zur Auswahl des Kupplungsmaterials:

So verlängern Sie die Lebensdauer von Schläuchen und vermeiden häufige Ausfälle

Eine ordnungsgemäß gepflegte Flachschlauch kann unter Feldbedingungen eine Lebensdauer von 5–10 Jahren bieten. Die folgenden technisch unterstützten Wartungspraktiken sind für die Maximierung der Kapitalrendite unerlässlich:

• Punktbelastung vermeiden: Fahren Sie niemals mit Fahrzeugen über einen unter Druck stehenden Flachschlauch. Bei Betriebsdruck erzeugt ein Fahrzeug, das einen 4-Zoll-Schlauch überquert, örtliche Spannungskonzentrationen, die die Zugfestigkeit des Mantels übersteigen. Verwenden Sie Schlauchrampen, die für die erwartete Belastung ausgelegt sind.
• UV-Exposition kontrollieren: Bei längerer direkter UV-Einwirkung werden PVC-Weichmacher abgebaut und die Mantelfasern geschwächt. Lagern Sie Schläuche in undurchsichtigen Beuteln oder abgedeckten Rollen, wenn Sie sie nicht verwenden. PVC-Schläuche sollten nicht länger als 90 Tage ununterbrochen direkter Sonneneinstrahlung ausgesetzt werden.
• Nach dem Einsatz von Chemikalien spülen: Spülen Sie den Schlauch nach dem Umfüllen von Düngemitteln, Herbiziden oder Industriechemikalien mindestens 5 Minuten lang mit klarem Wasser bei Betriebsdruck. Rückstände von Chemikalien beschleunigen die Zersetzung des Innenschlauchs.
• Überprüfen Sie die Kupplungen vor jedem Einsatz: Auf gerissene Nockenarme, verschlissene Dichtungen und Korrosion prüfen. Bei einem Kupplungsversagen bei 10 bar wird etwa 1 Liter pro Sekunde und Millimeter Spaltbreite freigesetzt – ein erhebliches Sicherheitsrisiko.
• Gerollt, nicht gefaltet lagern: Wiederholtes Falten an derselben Stelle führt zu Ermüdungsrissen sowohl im Innenrohr als auch im gewebten Mantel. Rollen Sie immer auf flachen Rollen mit einem Mindestbiegeradius von 4x dem Schlauchaußendurchmesser.
• Druckprüfung nach der Reparatur: Jeder Schlauch, der mit internen Expansionsanschlüssen repariert wurde, muss vor der Wiederinbetriebnahme einem hydrostatischen Test mit dem 1,5-fachen Arbeitsdruck unterzogen werden. Mindestens 5 Minuten lang gedrückt halten und prüfen, ob die Reparaturstelle ausläuft.

4. Branchenanwendungen

Öl und Gas, Landwirtschaft, Bergbau und Notfallmaßnahmen

Layflat-Schlauch ist eine der vielseitigsten Flüssigkeitsfördertechnologien, die der Industrie zur Verfügung stehen, mit bewährten Anwendungsnachweisen in mehreren stark nachgefragten Sektoren. Allen Anwendungen gemeinsam ist die Notwendigkeit, große Flüssigkeitsmengen schnell, sicher und über große Entfernungen mit Geräten zu transportieren, die ohne große Investitionen in die Infrastruktur eingesetzt werden können.

• Öl- und Gasexploration und vorübergehender Transfer: In Ölfeldumgebungen Flachschlauch für Wassertransferpumpe Stirb Systeme unterstützen die Fracking-Wasserversorgung, das Management von produziertem Wasser und den vorübergehenden Rohöltransfer zwischen Lagerpunkten. Polyurethanschläuche bis 30 bar sind in diesem Bereich Standard. Die Möglichkeit, 500 Meter Schlauch von einer einzigen, auf einem LKW montierten Rolle abzuwickeln, verkürzt die Mobilisierungszeit im Vergleich zu starren Rohrsystemen erheblich.
• Landwirtschaftliche Bewässerung und Düngung: Stirb Flachschlauch 4 Zoll Auslaufschlauch Stirb Konfiguration ist das Rückgrat von Center-Pivot-Bewässerungsversorgungsleitungen, Furchenbewässerungssystemen und Fertigationsnetzwerken. UV-stabilisierte PVC-Schläuche mit Aluminium-Camlock-Anschlüssen sind die Standardspezifikation für großflächige Reihenkulturen. Ein einzelner 4-Zoll-Schlauch mit 80 PSI kann mit typischen Aufwandmengen von 10–15 Hektar pro Tag bewässert werden.
• Bergbau und Mineralienexploration: Für die Entwässerung im Tages- und Untertagebergbau sind Schläuche erforderlich, die Schleifschlamm mit Feststoffkonzentrationen von bis zu 30 Gewichtsprozent bewältigen können. Für den Schlammeinsatz sind mit Polyurethan ausgekleidete Layflat-Schläuche mit abriebfesten Ummantelungen spezifiziert. Der typische Durchmesser liegt zwischen 3 und 8 Zoll.
• Notfallmaßnahmen und Hochwasserschutz: Darauf vertrauen Feuerwehren und Zivilschutzorganisationen weltweit Flachschlauch für die Fernwasserversorgung von Feuerlöscheinsätzen und Notfall-Hochwasserpumpen. Storzgekoppelte Doppelmantelschläuche bis 16 bar sind der internationale Standard für Feuerwehranwendungen (EN 14540 / NFPA 1961).
• Industrieller Flüssigkeitstransfer: Chemiefabriken, Baustellen und kommunale Infrastrukturprojekte verwenden Flachschläuche zum Bypasspumpen bei der Wartung von Rohrleitungen, dem vorübergehenden Transfer von Prozessflüssigkeiten und der Bauentwässerung.
•

5. Über Jiangsu Jinluo – Ihr Hersteller von Layflat-Schläuchen

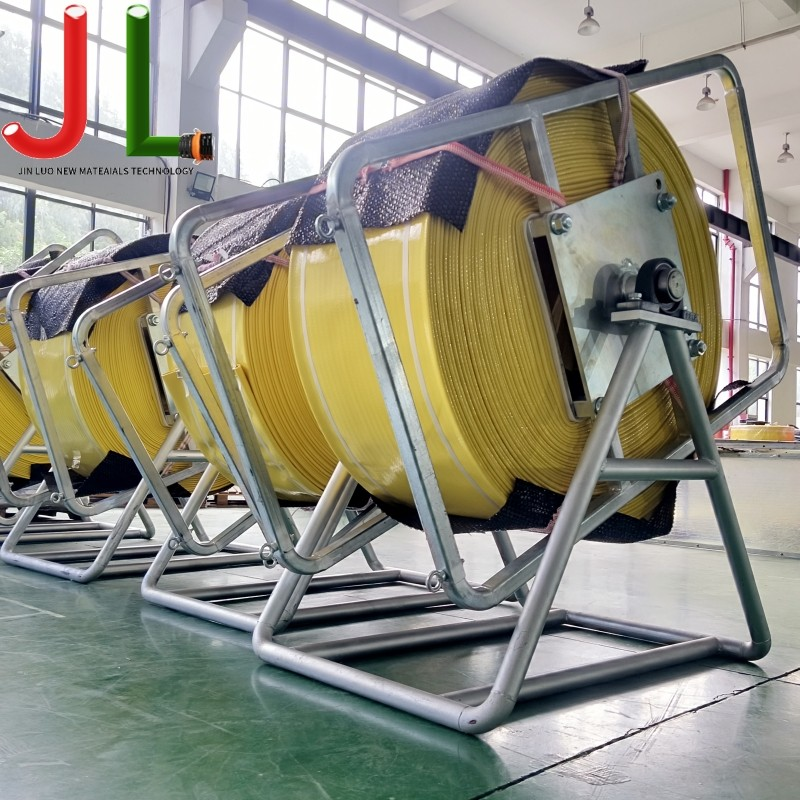

Werkskapazitäten: 2" bis 16", individuelle Längen und Spezifikationen

Jiangsu Jinluo New Material Technology Co., Ltd. ist ein spezialisierter Hersteller, der sich auf die Produktion und den Vertrieb von Hochleistungs-Fluidtransferschläuchen spezialisiert hat, mit besonderer Expertise im Bereich Polyurethan Flachschlauch Technologie. Die Produktionsstätte des Unternehmens befindet sich in Jiangsu, China – einem der wichtigsten industriellen Produktionszentren des Landes – und unterliegt strengen Qualitätsmanagementsystemen, die an internationalen Standards ausgerichtet sind.

Stirb Produktionskapazitäten von Jinluo decken einen gesamten Durchmesserbereich von 2 Zoll bis 16 Zoll ab, mit anpassbaren Längen, um den spezifischen logistischen und betrieblichen Anforderungen jedes Projekts gerecht zu werden. Kundenspezifische Kaliber und Konfigurationen sind auf Anfrage erhältlich und ermöglichen die OEM- und Private-Label-Produktion für internationale Händler und Großhandelskäufer.

Übersicht über das Produktsortiment

Das Jinluo-Produktportfolio ist so konzipiert, dass es das gesamte Spektrum industrieller und landwirtschaftlicher Flüssigkeitstransferanforderungen abdeckt:

• Layflat-Fracturing-Schläuche aus Polyurethan: Hochdruckschläuche mit einer Nennleistung von bis zu 30 bar, konzipiert für die Ölfeld-Fracturing-Wasserversorgung und Produktionswassermanagementanwendungen.
• Öl- und Gasschläuche: Zertifiziert für den Kohlenwasserstoffbetrieb, mit Innenschläuchen, die für die Kompatibilität mit Rohöl, raffinierten Produkten und Ölfeldchemikalien ausgelegt sind.
• Fernwasserversorgungsschläuche für Feuerwehrfahrzeuge: Doppelmantelkonstruktion mit Storz- oder Camlock-Kupplungsoptionen, die den internationalen Feuerwehrstandards für Fernwasserversorgungseinsätze entspricht.
• Industrieschläuche: Allzweck- und Spezialschläuche für Prozessflüssigkeitstransfer, Entwässerung, Bypass-Pumpen und Bauanwendungen.
• Forstschläuche: Leichte, abriebfeste Schläuche für die Waldbrandbekämpfung und Waldbewirtschaftung in rauem Gelände.
• Bewässerungs- und landwirtschaftliche Schleppschläuche: UV-stabilisierte PVC- und Polyurethanschläuche, optimiert für Zentralbewässerung, Schleppschlauch-Anwendungssysteme und Fertigationsnetzwerke.
• Trinkwasser-Förderschläuche: Innenrohrmischungen in Lebensmittelqualität, die den geltenden Normen für den Kontakt mit Trinkwasser entsprechen, für eine sichere Trinkwasserförderung.
• Grabenlose Rohrleitungssanierungsschläuche: Temperatur- und chemikalienbeständige Schläuche für Rohrberst- und Richtbohrunterstützungsanwendungen.

Warum sich globaler Käufer für Jinluo entscheiden

• Komplettes Durchmessersortiment im eigenen Haus: 2" bis 16" unter einem Dach gefertigt, gewährleistet gleichbleibende Qualitätsstandards über alle Produktgrößen hinweg.
• Materialflexibilität: PVC-, TPU-, Polyurethan- und Spezialmischungsoptionen sind verfügbar, um allen Flüssigkeits-, Druck- und Temperaturanforderungen gerecht zu werden.
• Kundenspezifische Engineering-Fähigkeit: Nicht standardmäßige Durchmesser, kundenspezifische Längen, Private-Label-Verpackungen und OEM-Kupplungskonfigurationen sind mit kurzen Lieferzeiten erhältlich.
• Globale Logistikerfahrung: Stirb Produkte werden an Öl- und Gas-, Agrar-, Kommunal- und Industriekunden auf mehreren Kontinenten geliefert.

6. FAQ

F1: Was ist der Unterschied zwischen einem Flachschlauch und einem Gartenschlauch für den harten Einsatz?

A Flachschlauch vs. Gartenschlauch Der Vergleich für Hochleistungsanwendungen begünstigt sich durch das Layflat-Design in allen kritischen Leistungsmetriken. Gartenschläuche werden für die häusliche Wasserversorgung bei Drücken unter 80 PSI und Durchflussraten unter 50 Litern pro Minute hergestellt. Sie verwenden eine einwandige extrudierte PVC- oder Gummikonstruktion ohne Verstärkungsmantel. Layflat-Schlauchs Im Gegensatz dazu verfügen sie über einen gewebten Verstärkungsmantel, der mit einem Hochleistungsinnenrohr verschmolzen ist, was Arbeitsdrücke von bis zu 30 bar und Durchflussraten von über 2.500 Litern pro Minute bei größeren Durchmessern ermöglicht. Für Industrie-, Landwirtschafts-, Bergbau- oder Notfalleinsätze ist ein Gartenschlauch grundsätzlich ungeeignet – und die Verwendung unter solchen Bedingungen stellt ein Sicherheitsrisiko für Personal und Ausrüstung dar.

F2: Welchen PSI-Wert benötige ich für meine Anwendung?

Das Richtige ermitteln Druckstufe Flachschlauch psi Für Ihre Anwendung ist die Bewertung von drei Parametern erforderlich: maximaler Pumpenauslassdruck, erwarteter Druckstoß (typischerweise 1,5–2× stationärer Druck) und der erforderliche Sicherheitsfaktor (mindestens 3:1 Berst-zu-Arbeits-Verhältnis gemäß Industriestandards). Für die landwirtschaftliche Bewässerung mit Kreiselpumpen ist normalerweise ein Arbeitsdruck von 10–12 bar (145–175 PSI) ausreichend. Für die industrielle Entwässerung mit Dieselpumpensätzen sind 12–16 bar (175–232 PSI) geeignet. Geben Sie für Ölfeldfracking oder industriellen Hochdrucktransfer 25–35 bar (363–508 PSI) oder mehr an. Fordern Sie stets eine zertifizierte Druckprüfdokumentation von Ihrem Lieferanten an.

F3: Wie wähle ich einen Flachschlauch für ein Wassertransferpumpensystem aus?

Auswählen eines Flachschlauch für Wassertransferpumpe Stirb Integration erfordert die Übereinstimmung von vier Schlüsselparametern: (1) Der Arbeitsdruck des Schlauchs muss den maximalen Förderdruck der Pumpe um mindestens das 1,5-fache der Sicherheitsmarge überschreiten. (2) Der Innendurchmesser des Schlauchs muss so dimensioniert sein, dass die Flüssigkeitsgeschwindigkeit zwischen 1,5 und 3,0 m/s eingehalten wird, um die Strömungseffizienz zu optimieren und Reibungsverluste zu minimieren. (3) Kupplungstyp und -größe müssen mit dem Auslass der Pumpe kompatibel sein – bestätigen Sie vor der Bestellung den BSP-, NPT-, Camlock- oder Storz-Standard; (4) Der Schlauch darf nur für den Auslassbetrieb (Überdruck) ausgelegt sein, da Flachschläuche nicht für den Einsatz auf der Saugseite (Unterdruck) ausgelegt sind.

F4: Was sind die besten Reparaturarmaturen für einen beschädigten Flachschlauch vor Ort?

Für die Notfallreparatur eines beschädigten Fahrzeugs vor Ort Flachschlauch , Interne Dehnungsreparaturbeschläge sind die schnellste und effektivste Lösung. Diese bestehen aus einem mit Widerhaken versehenen Dorn aus Aluminium oder Edelstahl, der in beide abgeschnittenen Enden des beschädigten Abschnitts eingeführt und mit robusten Schlauchklemmen oder vormontierten Aderendhülsen gesichert wird. Für eine druckdichte Abdichtung muss der Außendurchmesser des Fittings mit dem Innendurchmesser des Schlauchs innerhalb von ±0,5 mm übereinstimmen. Nach der Reparatur muss der Schlauch hydrostatisch auf den 1,5-fachen Arbeitsdruck getestet werden, bevor er wieder in Betrieb genommen wird. Für dauerhafte Reparaturen unter Werkstattbedingungen, hydraulisches Crimpen von Aderendhülsen Flachschlauch-Reparaturarmaturen und -Kupplungen Bietet eine zuverlässige und langfristige Lösung. Camlock- oder Storz-Endanschlüsse sollten ebenfalls überprüft und ersetzt werden, wenn Nockenarme Risse aufweisen oder Dichtungen Druckverformungsrest aufweisen.

F5: Was ist die richtige Spezifikation für einen 4-Zoll-Abflussschlauch in einer Entwässerungsanwendung?

Für eine Standard-Entwässerungsanwendung mit a Flachschlauch 4 Zoll Auslaufschlauch Konfiguration umfasst die empfohlene Spezifikation: Doppelmantel-Polyester-Gewebekonstruktion mit einem PVC- oder TPU-Innenschlauch; Arbeitsdruck mindestens 12 bar (175 PSI) mit einem Sicherheitsfaktor von 3:1; Camlock-Fittings vom Typ C/E oder Storz aus Aluminium oder Sphäroguss; Schlauch-ID-Toleranz ±1 mm über die gesamte Länge; und UV-stabilisierte Mantelmischung für den Einsatz im Außenbereich. Geben Sie für die abrasive Entwässerung von sandigem oder kiesigem Wasser ein TPU-Innenrohr mit einer Abriebfestigkeit von mindestens 100 mm³ maximalem Volumenverlust gemäß DIN 53516 an. Die Rollenlänge beträgt typischerweise 20–100 Meter, abhängig von der Logistik vor Ort – Längere Rollen verringern die Anzahl der Kopplungspunkte und potenzielle Leckstellen.

7. Fazit

Layflat-Schlauch Stirb Technologie stellt eine der vorgeschlagenen und betrieblich flexibelsten Flüssigkeitstransferlösungen dar, die in den Bereichen Industrie, Landwirtschaft und Notfallmaßnahmen verfügbar sind. Die Auswahl des richtigen Schlauchs erfordert einen disziplinierten technischen Ansatz: Passen Sie den Arbeitsdruck und die Sicherheitsfaktoren an Ihr Pumpensystem an, legen Sie das richtige Innenrohrmaterial für Ihre Flüssigkeit und Ihren Temperaturbereich fest, wählen Sie Kupplungssysteme aus, die für Ihre Verbindungshäufigkeit und Betriebsumgebung geeignet sind, und implementieren Sie ein strukturiertes Wartungsprogramm, um die Lebensdauer zu maximieren.

Unabhängig davon, ob Sie eine beziehen Flachschlauch 4 Zoll Auslaufschlauch für landwirtschaftliche Bewässerung, ein Hochdruck-Polyurethanschlauch für Ölfeld-Fracturing oder Flachschlauch-Reparaturarmaturen und -Kupplungen Für ein großes Pipeline-Projekt bieten die in diesem Leitfaden beschriebenen technischen Spezifikationen eine solide Grundlage für Ihre Beschaffungsentscheidungen.

Jiangsu Jinluo New Material Technology Co., Ltd. bietet eine komplette Produktpalette von 2" bis 16" in PVC-, Polyurethan- und Spezialverbundkonstruktionen, mit maßgeschneiderter Konstruktion zur Erfüllung der anspruchsvollsten Projektspezifikationen. Kontaktieren Sie das technische Team von Jinluo, um Ihre spezifischen Anforderungen an den Flüssigkeitstransfer zu besprechen.

Referenzen

• American National Standards Institute (ANSI) / American Society of Safety Professionals. ANSI/ASSP A10.6: Sicherheitsanforderungen für Abbrucharbeiten. ANSI, 2021.
• Britisches Normungsinstitut. BS EN 14540:2004 A1:2012 – Schläuche für die Brandbekämpfung: Druckschläuche für ortsfeste Systeme. BSI, 2012.
• Nationaler Brandschutzverband. NFPA 1961: Standard für Feuerwehrschläuche. NFPA, 2022.
• Internationale Organisation für Normung. ISO 10380: Rohrleitungen – Wellschläuche und Schlauchleitungen aus Metall. ISO, 2012.
• Mott, R. L. & Untener, J. A. Angewandte Strömungsmechanik. 7. Aufl. Pearson Education, 2015. (Kapitel 11: Reihenpipelinesysteme und Reibungsverluste)
• Hydraulikinstitut. Pumpennormen: Richtlinien für Druckleitungen und Schläuche für Kreiselpumpen. Hydraulikinstitut, 2020.
• DIN Deutsches Institut für Normung. DIN 53516: Prüfung von Gummi und Elastomeren – Bestimmung der Abriebfestigkeit. DIN, 2019.
• Wasserumweltverband. Planung kommunaler Kläranlagen. 5. Aufl. WEF Press / McGraw-Hill, 2010. (Kapitel 18: Temporäre Pump- und Bypass-Systeme)
