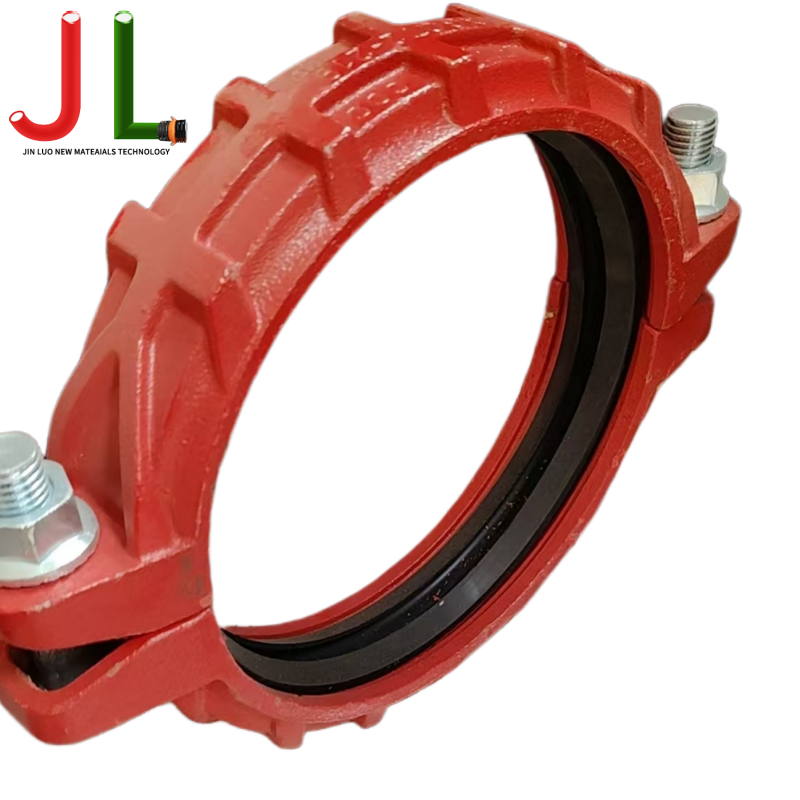

LDHC-Schnellklemmkupplung für Layflat-Schlauch

【Strukturelle Zusammensetzung】
Die LDHC-Kupplung besteht aus drei wichtigen mechanischen Komponenten, die auf Zuverlässigkeit ausgelegt sind:

Clamp Body: Verfügt über eine segmentierte (normalerweise zwei- oder dreiteilige) Klemmstruktur, die sich gleichmäßig um die Außenwand des Flachschlauchs legt.

Durch diese Konstruktion kann die Klemme die natürliche Verformung des Schlauchs bei wechselnden Drücken aufnehmen und so eine lokale Spannungskonzentration wirksam verhindern.

Rapid Locking Mechanism: Ausgestattet mit einem Schnellspannhebel in Industriequalität oder Antivibrationsbolzen. Durch die Nutzung der Hebelmechanik ist ein schnelles Verriegeln und Lösen ohne Spezialwerkzeuge möglich, wodurch die Effizienz des Feldeinsatzes deutlich verbessert wird.

Smooth Internal Bore: Der Innenraum verfügt über eine völlig stufenlose, glatte Oberfläche. Dieses strukturelle Design gewährleistet eine gleichmäßige Druckverteilung und einen ungehinderten Flüssigkeitsfluss, wodurch der Reibungswiderstand und der Druckverlust während der Flüssigkeitsförderung erheblich minimiert werden.

【Materialspezifikationen】
LDHC-Kupplungen werden aus hochfesten, korrosionsbeständigen Materialien hergestellt, um unterschiedlichen und anspruchsvollen Umgebungen gerecht zu werden:

Body Materials: Hergestellt aus hochfester Aluminiumlegierung oder Edelstahl. Die Aluminiumlegierung bietet ein Gleichgewicht zwischen geringem Gewicht und hoher Festigkeit und erleichtert so den einfachen Transport und die Handhabung. Edelstahl bietet eine hervorragende Korrosionsbeständigkeit und eignet sich daher für aggressive Medien wie Meerwasser und chemische Lösungen.

Sealing Material: Ausgestattet mit einer hochwertigen, verschleißfesten Gummidichtung. Diese Dichtung weist eine hervorragende Elastizität und Alterungsbeständigkeit auf und gewährleistet so eine zuverlässige Dichtleistung auch bei Vibrationen und Druckstößen.

【Applications】
Die LDHC-Schnellklemmkupplung wird häufig in den folgenden Bereichen eingesetzt:

Agricultural Irrigation : Ideal für den schnellen Anschluss von Haupt- und Nebenleitungen in Sprinkler- und Tropfbewässerungssystemen, insbesondere bei vorübergehenden Bewässerungsvorgängen, bei denen Pumpen und Schläuche häufig verlegt werden müssen.

Industrieller Flüssigkeitstransfer : Weit verbreitet bei der Minenentwässerung, der Baustellenentwässerung und der industriellen Abwasserübertragung. Bei Schiefergas- und Ölfracking-Vorgängen dient diese Schnellkupplung als entscheidendes Zubehör zur Verbesserung der Effizienz vor Ort.

Kommunale und Notfallmaßnahmen: Perfekt für kommunale Brandbekämpfungs-Fernwasserversorgungssysteme, Hochwasserschutz und Notentwässerung sowie temporäre kommunale Abwasserübertragungsanwendungen, die einen schnellen Schlaucheinsatz erfordern.

【Installationsrichtlinien】
Der LDHC wurde für maximalen Komfort vor Ort entwickelt und folgt einem einfachen Installationsprozess in vier Schritten:

Preparation: Schneiden Sie das Ende des Flachschlauchs gerade ab und stellen Sie sicher, dass es gratfrei ist.

Insertion: Führen Sie das Schlauchende vollständig in den Endstück- oder Flanschstutzen der Kupplung ein und achten Sie dabei auf die richtige Einstecktiefe.

Closure & Locking : Wickeln Sie die zwei oder mehr Segmente des Schellenkörpers um den Schlauch und richten Sie dabei die Schraubenlöcher oder den Verriegelungshebel aus. Ziehen Sie die Muttern auf beiden Seiten abwechselnd mit einem Standardschlüssel (oder durch manuelles Betätigen des Hebels) fest, bis die Klemme gleichmäßig an der Außenwand des Flachschlauchs anliegt. Dank seines Anti-Vibrations-Designs ist nach der Installation kein regelmäßiges Nachziehen erforderlich.
