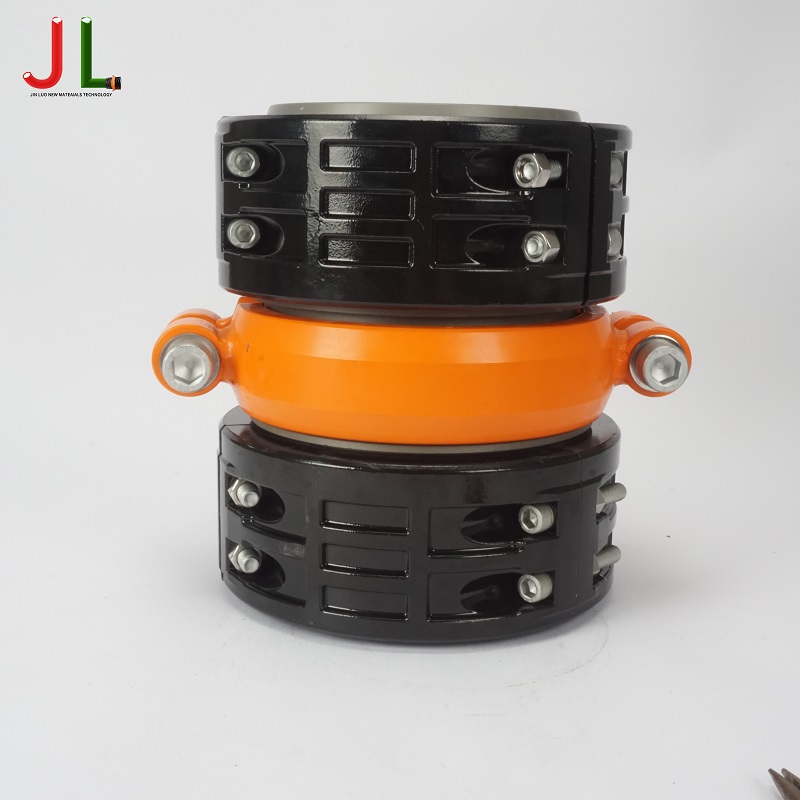

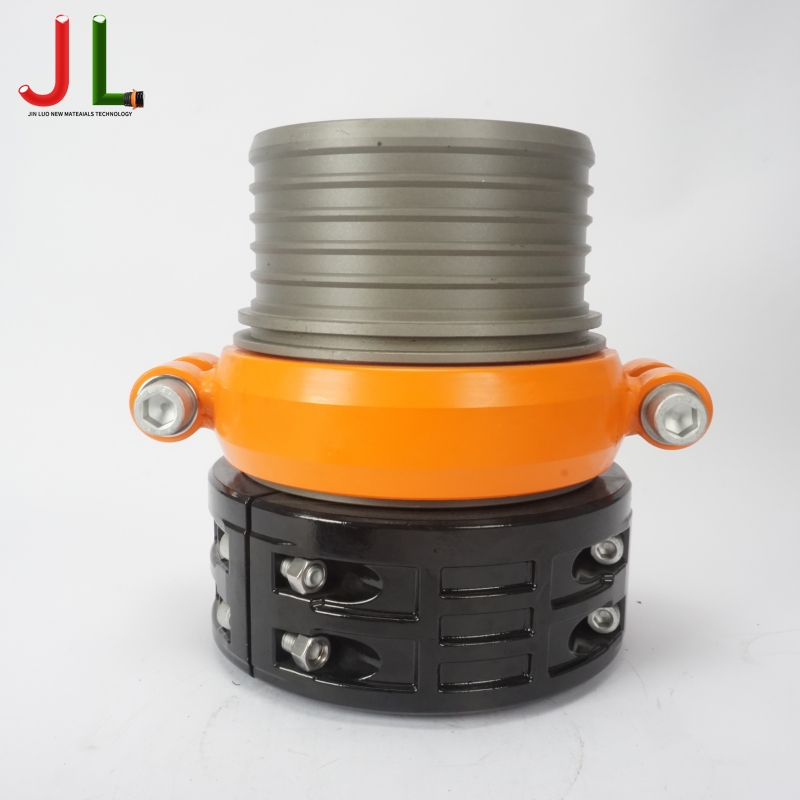

LDHC V-Klemmenkupplungsbaugruppe, VIC-Kupplung

III. Anwendungen
Die LDHC V-Anschlusskupplungsbaugruppe wurde speziell für Hochleistungs-Layflat-Schlauchsysteme in den folgenden Branchen entwickelt:
Hydraulic Fracturing: Transport von Frac-Wasser bei der Schieferöl- und -gasgewinnung, das extremen Zugbelastungen unter Bedingungen mit hohem Durchfluss und hohem Druck standhalten kann.
Entwässerung im Bergbau: Grubenentwässerungs- und Entwässerungsvorgänge mit ausgezeichneter Beständigkeit gegen Abrieb, Ölverschmutzung und chemische Korrosion.
Landwirtschaft und Bewässerung: Großflächige landwirtschaftliche Schleppschlauchsysteme für die Düngemittelausbringung und Fernbewässerung, leicht und einfach zu bedienen.
Industrieller Flüssigkeitstransfer: Geeignet für den Wasser-, Schlamm-, Chemikalien- und anderen Medientransfer in verschiedenen Industrieszenarien.
Kompatible Schlauchtypen:
Nitrilkautschukschläuche (NBR): Hervorragende Ölbeständigkeit und Abriebfestigkeit, ideal für ölige Medien und raue Bedingungen.
Polyurethanschläuche (TPU): Hervorragende Abriebfestigkeit, Flexibilität und Alterungsbeständigkeit, geeignet für eine Vielzahl von Flüssigkeitstransferanwendungen.
IV. Installation
1. Installationsvorgang:
Führen Sie den LDHC-V-Nippel in das Schlauchende ein und achten Sie darauf, dass er vollständig eingeführt ist.
Positionieren Sie die dreiteilige LDHC-Klemme über der Außenwand des Schlauchs und richten Sie sie an der Nut des Nippels aus.
Ziehen Sie die Klemmschrauben mit Standard-Hardwarewerkzeugen (z. B. einem Schraubenschlüssel) fest, bis die Klemmschlüssel vollständig in der Nut sitzen.
Verbinden Sie zwei gerillte Nippel mit der Victaulic-Klemme und ziehen Sie die Schrauben mit dem angegebenen Drehmoment an.
Überprüfen Sie die Verbindung auf Dichtigkeit und stellen Sie sicher, dass keine Lecks vorhanden sind.
2. Installationsvorteile:
Kein Schweißen/kein Flanschen: Die genutete mechanische Verbindung macht Schweißen oder Flanschen überflüssig und vereinfacht den Installationsprozess erheblich.
Wiederanbringbar/wiederverwendbar: Sowohl die dreiteilige Klemme als auch der Nippel können zerlegt und mehrfach wiederverwendet werden, was die Reparatur und Verlängerung des Schlauchs erleichtert.
Schnellverbindung/-trennung: Die Victaulic-Klemme mit Rillendesign ermöglicht ein schnelles Verbinden und Trennen – ideal für Vorgänge, die eine häufige Montage und Demontage erfordern.

Einfache Tools: Für die Installation sind nur grundlegende Hardware-Tools erforderlich. keine spezielle Ausrüstung erforderlich.
Sicher und zuverlässig: Der LDHC V-Nippel verfügt über eine interne Expansionshülsenkonstruktion – je höher der Druck, desto fester ist der Halt am Schlauch, wodurch ein Abblasen des Schlauchs unter Hochdruckbedingungen effektiv verhindert wird.
V. Produktvorteile auf einen Blick
Vorteilsbeschreibung
✅ Leichtes Material Aluminiumkomponenten reduzieren das Gewicht und erleichtern den Transport und die Handhabung vor Ort
✅ UV-beständige eloxierte Oberfläche bietet hervorragende Beständigkeit gegen UV-Strahlung
✅ Korrosionsbeständig. Geschmiedetes Aluminium mit eloxierter Oberfläche bietet hervorragende Korrosionsbeständigkeit
✅ Einfache Montage. Nur einfache Hardware-Werkzeuge – kein Schweißen oder spezielle Ausrüstung erforderlich
✅ Kostengünstiges, wiederverwendbares Design reduziert die langfristigen Betriebskosten
✅ Breite Kompatibilität. Austauschbar mit jedem Schlauchende mit Victaulic-Rillen
